Канальний прямокутний вентилятор Вентс ВКП 600х350 Л3 ЕС

Канальний вентилятор прямокутний Вентс ВКП 600х350 Л3 ЕС є відцентровим вентилятором. У цій серії використовуються електронно-комутовані(ЕС) мотори постійного струму, що забезпечують високу ефективність продуктивності та високий ККД. Вентилятор з'єднується з іншими елементами вентиляції з перерізом 600х350 мм.

Технічні характеристики

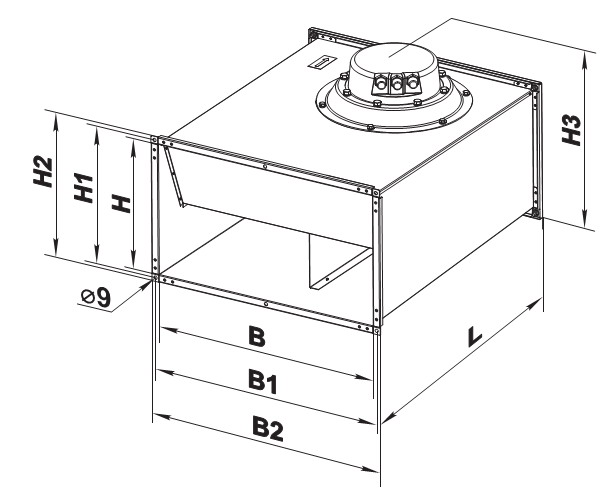

Габаритні розміри

Діаграми

Конструкція

Корпус вентилятора Вентс ВКП 600х350 Л3 ЕС виготовлений з оцинкованої сталі. Усі внутрішні елементи вентилятора сполучені між собою за допомогою заклепок. Вентилятор оснащений приєднувальними стандартними фланцями шириною 20 мм.

Двигун

Використовуються високоефективні електроннокомутовані(ЕС) мотори постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження.

ЕС-мотори характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Безперечною перевагою електроннокомутованого двигуна є високий ККД(досягає 90%).

Вбудовані функції і управління

Управління вентилятором здійснюється за допомогою зовнішнього керівного сигналу 0-10 В(регулювання продуктивності здійснюється залежно від рівня температури, тиску, задимленості та інших параметрів). При зміні значення керівного чинника ЕС-вентилятор змінює швидкість обертання, і подає рівно стільки повітря, скільки необхідно для вентиляційної системи.

Максимальна швидкість обертання вентилятора не залежить від частоти електричного струму в мережі(можлива робота як в мережі з частотою струму 50 Гц, так і 60 Гц). Вентилятори можна об'єднувати в єдину комп'ютерну мережу управління. Програмне забезпечення дозволяє з високою точністю управляти роботою об'єднаних в мережу вентиляторів. На дисплей комп'ютера виводяться усі параметри системи, і, при необхідності, можна задавати індивідуальний режим роботи для кожного вентилятора в мережі.

Для цієї моделі підходить регулятор Вентс Р-1/010 (купується окремо)

Монтаж

Канальний прямокутний вентилятор монтується в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо під'єднування здійснюється безпосередньо до них. У разі під'єднування через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.

Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Для ревізії і технічного обслуговування передбачена технологічна кришка на корпусі вентилятора.

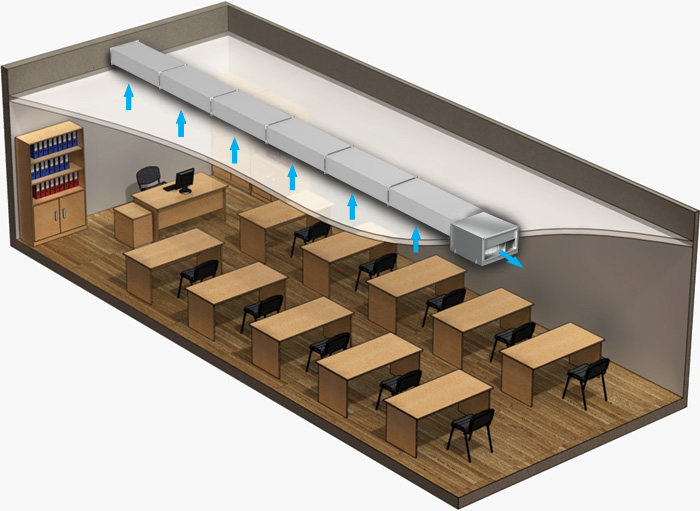

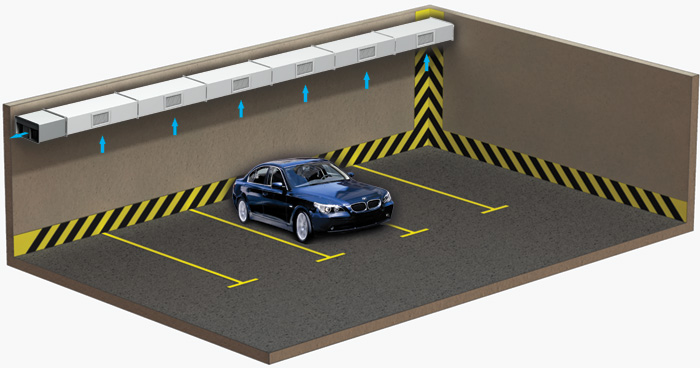

Приклад монтажу

Документація

(файл у форматі pdf, відкриється у новій вкладці)
