Канальний вентилятор Вентс ВКС 315 з підвищеною продуктивністю до 1700 м3/год призначений для систем вентиляції. При виготовленні вентилятора використовувався інженерний пластик, якому властиві удароміцність, нетоксичність, стійкість до дії температур. Вентилятор монтується в системах канальної припливної або витяжної вентиляції з діаметром 315 мм. Продуктивність вентилятора при необхідності можна регулювати регулятором швидкості, який купується окремо.
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 230 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 310 |
| Продуктивність, м3/год | 1700 |
| Струм, А | 1,36 |
| Швидкість обертання, об/хв | 2590 |
| Рівень шуму на відстані 3 м, дБ(А) | 53 |
| Максимальна температура переміщуваного повітря, C | - 25...+45 |
| Вага, кг | 5,2 |
| Захист, клас | IPХ4 |
| Розмір патрубка, мм | 315 |
Габаритні розміри
| Розміри | ∅D | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 315 | 400 | 414 | 276 | 40 | 55 | 40 |

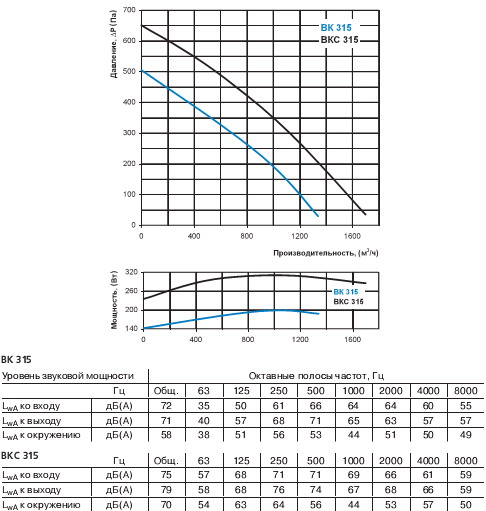

Діаграма аеродинамічних характеристик
Конструкція
Корпус вентилятора виготовлений з високоякісного і високоміцного AБС-пластику. Герметична монтажна коробка. Для зручнішого підключення і використання, вентилятор канальний може оснащуватися шнуром живлення з штекером(ВК Р).
Двигун
Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких типорозмірів доступна версія двигуна з потужнішими характеристиками (ВКС).
Двигуни забезпечені підшипниками кочення для забезпечення більшого терміну експлуатації(40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму при складанні кожна турбіна проходить динамічне балансування. Клас захисту двигуна - IP X4.
Регулювання швидкості
Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися по декілька вентиляторів, за умови що сумарна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

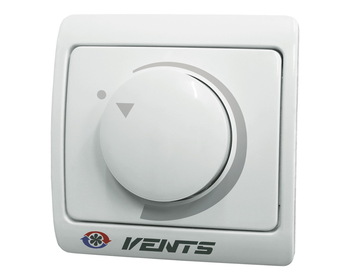

Можливе використання регулятора швидкості(постачається окремо) РС-1-400
Монтаж
Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни або стелі здійснюється за допомогою кріпильних кронштейнів(входять в комплект постачання)
Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Приклад монтажу
Паспорт вентилятора
(інструкція у форматі pdf, відкриється при натисканні на зображення)
Характеристики
Габарити та вага
