Канальний вентилятор Вентс ВКМц 200 є круглим відцентровим вентилятором, який вбудовується в канал. Призначений для використання в припливно-витяжних системах вентиляції приміщень різного призначення. Можлива установка вентиляторів на зовнішні стіни, рекомендується у такому разі використати захисний козирок з оцинкованої сталі. Для приміщень з підвищеними вимогами до рівня шуму пропонуються малошумні варіанти(ВКМц...Б).
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 230 |
| Струм, А | 0,69 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 157 |
| Продуктивність, м3/год | 1000 |
| Швидкість обертання, об/хв | 2740 |
| Рівень шуму на відстані 3 м, дБ(А) | 50 |
| Максимальна температура переміщуваного повітря, С | - 25....+45 |
| Вага, кг | 4,4 |
| Захист, клас | IPХ4 |
| Розмір патрубка, мм | 200 |
Габаритні розміри
| ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| 198 | 380 | 332 | 340 | 245 | 25 | 29 | 40 |

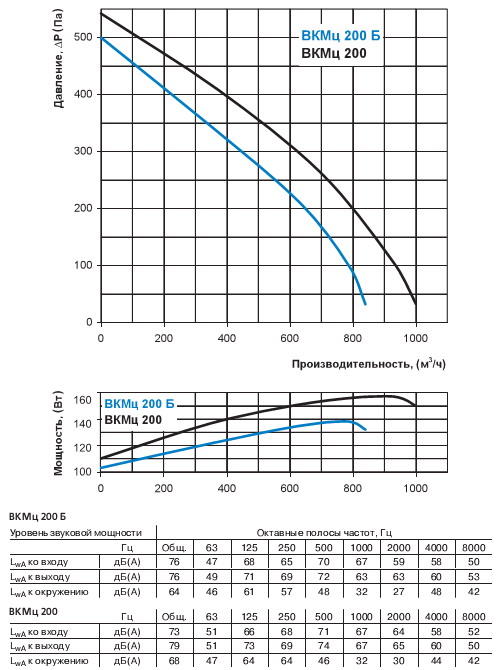

Діаграми
Конструкція
Корпус вентилятора виготовлений з оцинкованої сталі. Для зручнішого підключення і використання вентилятор може оснащуватися шнуром живлення з штекером(ВКМц...Р).
Двигун
В вентиляторі використовується однофазний двигун із зовнішнім ротором та відцентровим робочим колесом з назад загнутими лопатками. Двигун оснащений вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигуні підшипників
кочення забезпечує великий термін експлуатації(40 000 годин). Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одночасно по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора швидкості(постачається окремо) РС-1-400.
Монтаж
Вентилятор канальний можна встановлювати під будь-яким кутом щодо його осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Приклад монтажу вентилятора
Документація вентилятора
(файл у форматі pdf, натисніть на зображення)
Гарантія
Виробник гарантує нормальну роботу устаткування впродовж 24 місяців з дня продажу, вказаного в товарному чеку. У разі виникнення гарантійних вимог, устаткування приймається до ремонту в сервісному центрі.
