Витяжний вентилятор для прямокутних каналів Вентс ВКПФ 6Д 900х500 призначений для використання в системах припливної або витяжної вентиляції для переміщення повітря з температурою в діапазоні від від - 20°С до +55°. Вентилятор використовується в канальній вентиляції з перерізом 900х500 мм. У цій моделі вентилятора використовується трифазний двигун. При необхідності можливе регулювання продуктивності вентилятора, для цього необхідно використати частотний регулятор або ступінчастий трансформатор(замовляється окремо).
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 400 |
| Струм, А | 7 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 3870 |
| Продуктивність, м3/год | 9540 |
| Швидкість обертання, об/хв | 930 |
| Рівень шуму на відстані 3 м, дБ(А) | 61 |
| Максимальна температура переміщуваного повітря, °С | - 20...+55 |
| Вага, кг | 90 |
| Захист, клас | IPХ4 |
| Розмір патрубка, мм | 900х500 |
| Кількість полюсів | 6 |
Габаритні розміри
| Розміри | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 900 | 920 | 940 | 500 | 520 | 540 | 580 | 954 |

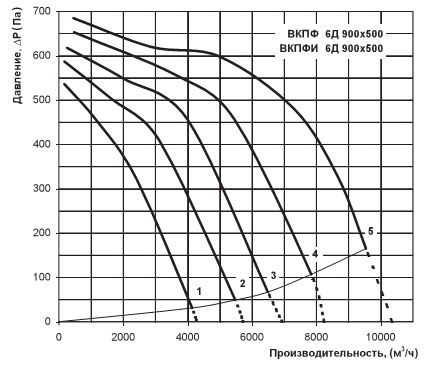

Діаграма
Конструкція
Корпус вентилятора Вентс ВКПФ 6Д 900х500 виготовлений із оцинкованої сталі.
Двигун
Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску.
Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх облаштувань захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Регулювання швидкості вентилятора може здійснюватися:
- за допомогою автотрансформаторного пристрою
- за допомогою частотного регулятора.
До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Регулювання ступінчасте
Трифазний регулятор швидкості Вентс серії РСА5Д-8-М* використовується для ступінчастої зміни продуктивності систем вентиляції на базі вентилятора. Регулятор має п'ять швидкостей з вихідною напругою 90В - 150В - 200В - 280В - 400В.
*Регулятор купується окремо.
Монтаж
Канальний вентилятор прямокутний монтується через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування у вентиляторі передбачена технологічна кришка на корпусі.
Приклад монтажу
Документація
(файл pdf, відкриється в новій вкладці)
Характеристики
Габарити та вага
