Канальний вентилятор прямокутний Вентс ВКПФІ 4Д 800х500 обладнаний шумоізоляцією корпусу. Для шумоізоляції використовується мінеральна вата 50 мм. Вентилятор обладнаний трифазним двигуном, максимальна продуктивність - 8120 м3/год. Під'єднується до повітроводів з перерізом 800х500 мм.
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 400 |
| Струм, А | 9.35 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 5850 |
| Продуктивність, м3/год | 8120 |
| Швидкість обертання, об/хв | 1140 |
| Рівень шуму на відстані 3 м, дБ(А) | 61 |
| Максимальна температура переміщуваного повітря, °С | - 25...+40 |
| Вага, кг | 127 |
| Захист, клас | IPХ4 |
| Розмір патрубка, мм | 800х500 |
| Кількість полюсів | 4 |
Габаритні розміри
| Розміри | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 800 | 820 | 840 | 900 | 500 | 520 | 540 | 720 | 935 |

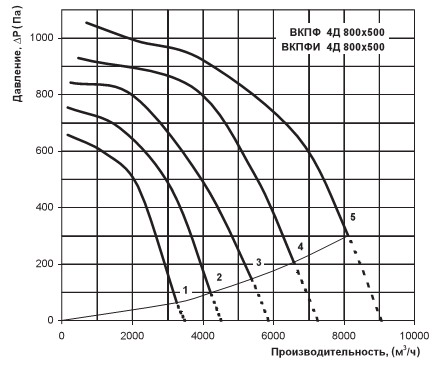

Діаграми
Конструкція
Корпус вентилятора Вентс ВКПФІ 4Д 800х500 виготовлений з оцинкованої сталі. Моделі ВКПФІ мають шар звуко- і теплоізоляції з мінеральної вати завтовшки 50 мм.
Двигун
Використовуються 4-х і 6-ти полюсні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Вентилятори з таким виконанням турбіни відрізняються високою продуктивністю і порівняно великим перепадом тиску. Для здійснення теплового захисту від перегрівання в обмотку двигуна вбудовані термоконтакти з виведеними клемами для підключення зовнішніх облаштувань захисту. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Регулювання швидкості вентилятора може здійснюватися:
- за допомогою автотрансформаторного пристрою
- за допомогою частотного регулятора.
До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Регулювання ступінчасте
Трифазний регулятор швидкості Вентс серії РСА5Д-12-М* використовується для ступінчастої зміни продуктивності систем вентиляції на базі вентилятора. Регулятор має п'ять швидкостей з вихідною напругою 90В - 150В - 200В - 280В - 400В.
*Регулятор купується окремо.
Монтаж
Прямокутний канальний вентилятор монтується в розрив прямокутних повітроводів і не вимагають спеціального кріплення, якщо під'єднування здійснюється безпосередньо до них. У разі під'єднування через гнучкі вставки, потрібне кріплення до будівельної конструкції за допомогою опор, підвісок або кронштейнів. Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(позначено стрілкою на корпусі вентилятора). Також необхідно передбачити доступ для обслуговування вентилятора. Подання живлення на вентилятор здійснюється через зовнішні клеми. Для ревізії і технічного обслуговування у вентиляторі передбачена технологічна кришка на корпусі.
Приклад монтажу
Документація
(файл pdf, відкриється в новій вкладці)
Характеристики
Габарити та вага
