Вентилятор Вентс КСБ 250 є канальним шумоізольованим вентилятором. Максимальна продуктивність 1300 м3/год. Діаметр під'єднування до повітроводів 250 мм. Використовується для роботи у складі припливної або витяжної вентиляції, завдяки шумоізольованомуу корпусу може використовуватися усередині обслуговуваних приміщень.
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 230 |
| Струм, А | 0,87 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 198 |
| Продуктивність, м3/год | 1300 |
| Швидкість обертання, об/хв | 2420 |
| Рівень шуму на відстані 3 м, дБ(А) | 41 |
| Максимальна температура переміщуваного повітря, С | - 25...+50 |
| Вага, кг | 12,5 |
| Захист, клас | IPХ4 |
| Розмір патрубка, мм | 250 |

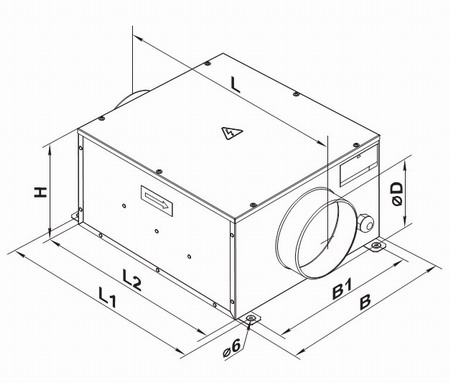

Габаритні розміри
| Розміри | D | B1 | H | B | L | L1 | L2 |
| мм | 249 | 368 | 287 | 432 | 588 | 506 | 480 |

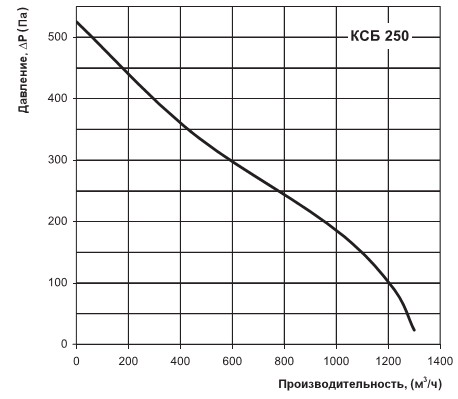

Діаграма
Конструкція
Корпус вентилятора Вентс КСБ 250 виготовлений з оцинкованого сталевого листа з використанням тепло- і звукоізоляційного матеріалу. Приєднувальні патрубки круглого перерізу оснащені гумовими ущільненнями.
Двигун
Використовуються двополюсні асинхронні двигуни із зовнішнім ротором і відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Завдяки застосуванню двигуна з кулькопідшипниками із спеціально підібраною мастильною олією, гарантований малошумний і не вимагаючий обслуговування режим роботи вентилятора.
Регулювання швидкості
Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою тиристорного регулятора або автотрансформатора. Зміни кількості обертів досягається зменшенням підведеної напруги. Об'єм переміщуваного повітря змінюється відповідно до зміни кількості обертів двигуна. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора. Регулятор швидкості в постачання не входить, замовляється окремо.
Монтаж
Канальні вентилятори призначені для монтажу з круглими повітроводами. Вентилятори монтуються в розрив повітроводів. У разі під'єднування через гнучкі вставки, потрібне кріплення вентилятора до будівельної конструкції за допомогою опор, підвісок або кронштейнів.
Вентилятор може встановлюватися у будь-якому положенні, враховуючи напрям потоку повітря(вказано стрілкою на корпусі вентилятора). Необхідно передбачати місце доступу для обслуговування вентилятора.
Паспорт вентилятора
(файл pdf, відкриється в новій вкладці)
