Осьовий вентилятор Вентс ОВК 2Е 250 використовується для витяжної вентиляції, в окремих випадках для припливної. Здатний переміщати повітря з продуктивністю 1050 м3/год і температурою від - 30°С до + 60°С. Вентилятори цього типу використовуються без повітропроводів. Ця модель обладнана круглою кріпильною пластиною для монтажу на стіні. Вентилятор встановлюється в зовнішню стіну в круглий отвір діаметром 260 мм. У вентиляторі використовується однофазний двополюсний двигун, можливе регулювання продуктивності вентилятора регулятором швидкості РС-1-400(постачається окремо).
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 230 |
| Струм, А | 0,4 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 80 |
| Продуктивність, м3/год | 1050 |
| Швидкість обертання, об/хв | 2400 |
| Рівень шуму на відстані 3 м, дБ(А) | 60 |
| Максимальна температура переміщуваного повітря, °С | - 30...+60 |
| Вага, кг | 4 |
| Захист, клас | IP24 |
| Розмір патрубка, мм | 250 |

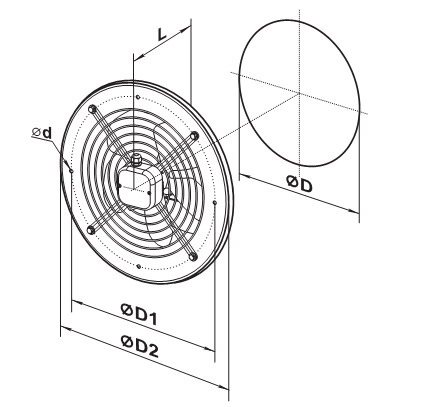

Габаритні розміри
| Розміри | D | D1 | D2 | d | L |
| мм | 260 | 295 | 320 | 7 | 155 |
Діаграма
Конструкція
Корпус і крильчатка вентилятора Вентс ОВК 2Е 250 виготовлені із сталі з полімерним покриттям. Клемна коробка вентиляторів серій ОВ і ОВК має шнур для виносного підключення. Вентилятор серії ВКФ має зовнішню клемну коробку на корпусі вентилятора.
Двигун
Залежно від моделі використовуються двух- або чотирьохполюсні асинхронні двигуни в одно- або трифазному виконанні із зовнішнім ротором і оснащені вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації (до 40 000 годин). Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання здійснюється за допомогою тиристорного регулятора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора швидкості(постачається окремо) РС-1-400
Монтаж
Вентилятор осьовий встановлюється на поверхню стіни за допомогою круглої(серія ОВК) приєднувальної пластини. Вентилятор серії ВКФ встановлюється в канал за допомогою сполучних фланців. Подання живлення на вентилятор здійснюється через виносну клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Документація
(інструкція у форматі pdf, відкриється у новій вкладці)
