Витяжний даховий вентилятор Вентс ВКМК 200 призначений для установки на покрівлі будівлі. Використовується у витяжних системах вентиляції приміщень промислового і комерційного призначення : цехів, складу, магазинів і так далі. Вентилятор може видаляти повітря з температурою в діапазоні від - 25°С до +50°С і максимальною продуктивністю 950 м3/год (залежить від втрати тиску мережі). У вентиляторі використовується однофазний двигун із споживанням 154 Вт, при необхідності можна зменшувати продуктивність вентилятора регулятором швидкості(замовляється окремо).
Детальні технічні характеристики
| Параметр | Величина |
| Напруга, В | 230 |
| Струм, А | 0,67 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 154 |
| Продуктивність, м3/год | 950 |
| Швидкість обертання, об/хв | 2375 |
| Рівень шуму на відстані 3 м, дБ(А) | 48 |
| Максимальна температура переміщуваного повітря, °С | - 25...+50 |
| Вага, кг | 8,1 |
| Захист, клас | IPХ4 |
| Розмір патрубка, мм | 200 |

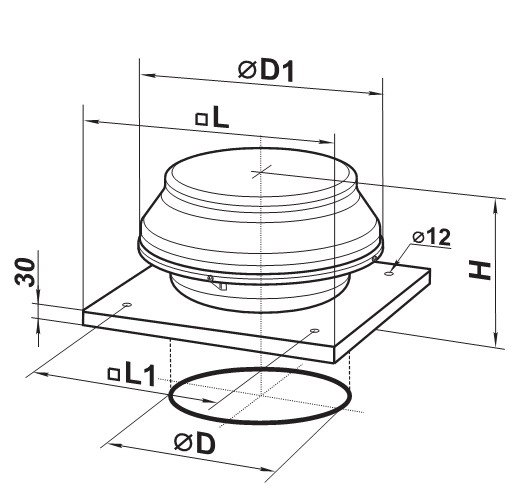

Габаритні розміри
| Розміри | D | D1 | H | L | L1 |
| мм | 198 | 400 | 250 | 440 | 330 |

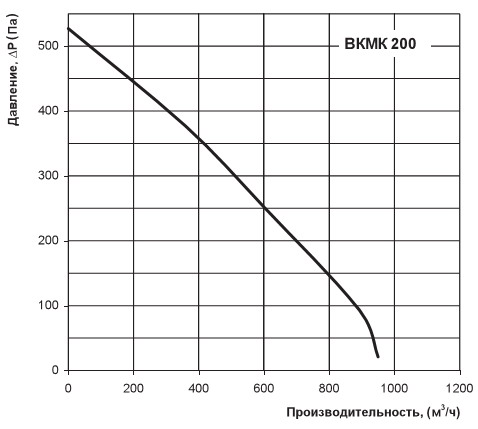

Діаграма
Конструкція
Корпус виготовлений зі сталі з полімерним покриттям. У моделі ВКМКп біля основи корпусу передбачена тонка сталева приєднувальна пластина.
Двигун
Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни оснащені вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання здійснюється за допомогою тиристорного регулятора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Для цієї моделі підходить регулятор Вентс РС-1-400 (купується окремо).
Монтаж
Вентилятор даховий встановлюється на покрівлі безпосередньо над вентиляційним каналом або шахтою. Жорстке кріплення до нерухомої рівної поверхні здійснюється за допомогою приєднувальної пластини. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.

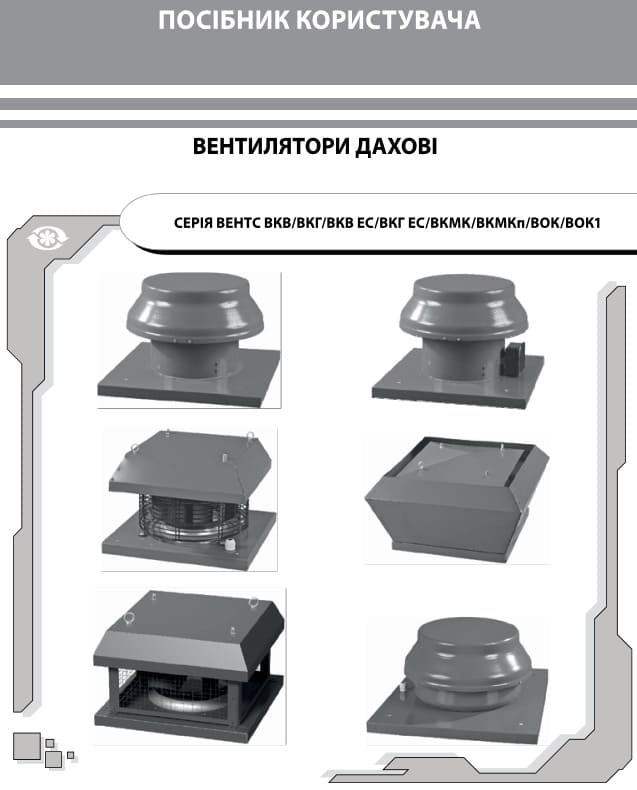

Документація
(файл pdf, відкриється в новій вкладці)
