Витяжна установка Вентс ВА 03

Витяжна установка Вентс ВА 03 призначена для видалення повітря в системах витяжної вентиляції приміщень різного призначення. Установка здатна видаляти повітря з номінальною продуктивністю 3450 м³/год і температурою в діапазоні від - 25°С до +45°С. Агрегат під'єднується до повітроводів з перерізом 600х350 мм.

Корпус

Корпус виготовлений з алюмоцинковых сталевих листів, звукоізольований мінеральною ватою завтовшки 50 мм.

Вентилятор

Установки обладнані високонапірним безкорпусним радіальним вентилятором з безпосереднім приводом від електродвигуна із зовнішнім ротором. Лопатки робочого колеса загнуті назад. Вентилятор забезпечує оптимальні робочі характеристики: витрата повітря, рівень шуму і ККД. Вентилятор легко витягається з корпусу для огляду і чищення.

Монтаж

Витяжні установки Вентс ВА 03 оснащені кронштейнами для полегшення монтажу агрегату. Витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(за підвісною стелею, в ніші або відкритим способом). Усі електричні підключення виконуються через клемну колодку, розташовану в сполучній коробці. Управління продуктивністю агрегатів здійснюється з щита управління з вмонтованим в ньому частотним перетворювачем і задатчиком оборотів Р1/010.

Технічні характеристики

Габаритні розміри

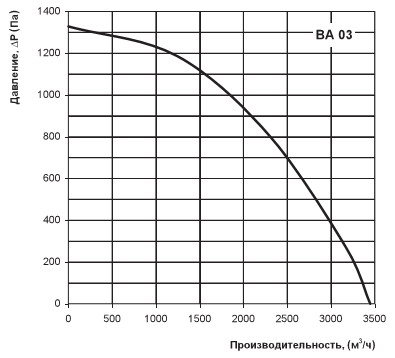

Діаграма

Документація

(файл pdf, відкриється в новій вкладці)
