Припливно-витяжна установка Вентс ВУТ2 250 ПУ ЕС

Установка Вентс ВУТ2 250 ПУ ЕС обладнана двома рекуператорами з алюмінію.

Підвісна припливно-витяжна установка Вентс ВУТ2 250 ПУ ЕС є повністю готовим вентиляційним пристроєм, який забезпечує постачання свіжого повітря, фільтрацію і видалення забрудненого повітря з приміщення з номінальною продуктивністю 275 м³/год. Застосування такої установки дозволяє понизити витрати на вентиляцію, максимальне споживання складає усього 135 Вт.

Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення. Установки відрізняються дуже низьким рівнем шуму завдяки розміщенню вентиляторів між двома рекуператорами. Призначені для з'єднання з круглими повітроводами номінальним діаметром Ø 125 мм.

Корпус

Корпус установки виготовлений із забарвленої сталі. Тепло- і звукоізоляція виконана із спіненого поліпропілену завтовшки 20 мм.

Фільтр

Для фільтрації припливного і витяжного повітря в установці застосовуються два кишенькові фільтри з мірою очищення G4.

Вентилятори

Використовуються високоефективні електронно-комутовані(ЕС) мотори із зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження. ЕС мотори характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованих двигунів є високий ККД(до 90 %).

Рекуператори

У установці застосовуються два алюмінієві рекуператори перехресного типу, також вона обладнана двома піддонами для відведення конденсату. Алюмінієві рекуператори передають явну теплоту від витяжного повітряного потоку припливному. Вони відрізняються тривалим терміном служби в умовах холодного клімату.

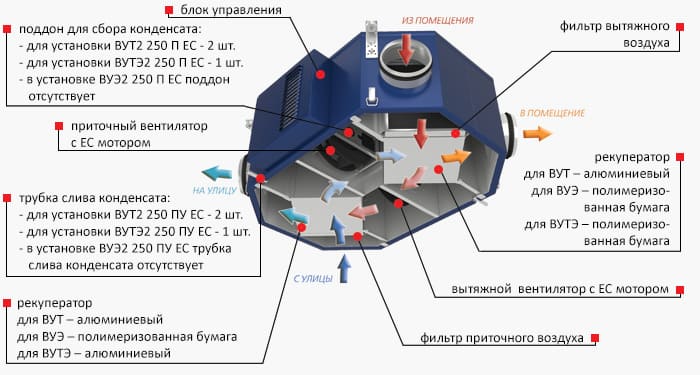

Конструкція установки

Управління і автоматика

Установка оснащена вбудованою системою автоматики і багатофункціональною панеллю управління(Р3/010 Т) зі світлодіодною індикацією. Також в комплект постачання входить сигнальний кабель для з'єднання установки з панеллю управління. Для відвертання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі.

Панель управління виконує наступні функції:

• Включення/виключення установки;
• Вибір режиму вентиляції : три швидкості
• Налаштування мінімального режиму в діапазоні 7-ми передвстановлених рівнів. При цьому середній режим автоматично встановлюється на 80 м³/год вище за мінімальний, але не вище за максимальний;
• Індикація необхідності заміни фільтру.

Монтаж

Установка призначена для підвісного стельового монтажу і може встановлюватися на балконі, в коморі, підвалі, горищі і в інших допоміжних приміщеннях. Установка також може монтуватися в основних приміщеннях безпосередньо до стелі, за підвісною стелею або встановлюватися в стельову нішу. Доступ для сервісного обслуговування з боку нижньої панелі.

Технічні характеристики

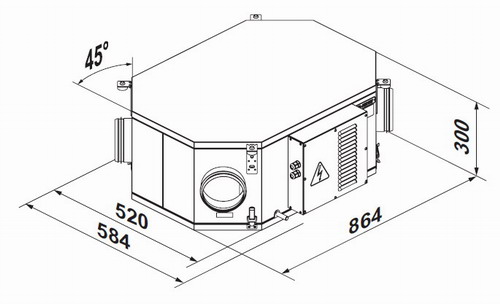

Габаритні розміри

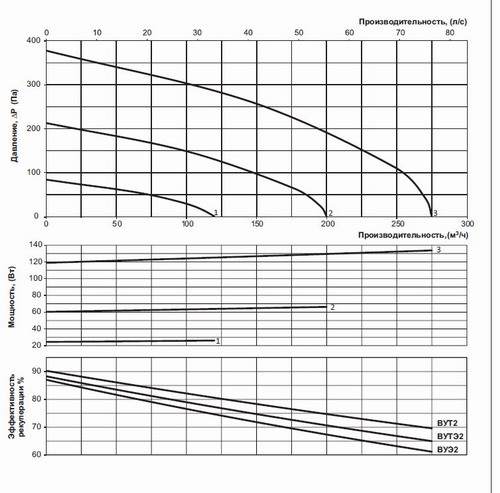

Діаграма

Приклад монтажу установки

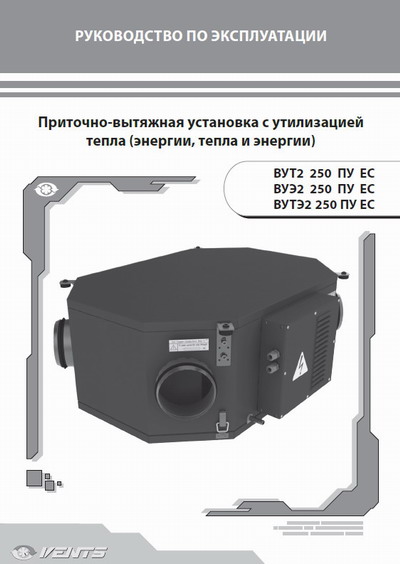

Документація

(файл pdf, відкриється в новій вкладці)

Гарантія

Виробник гарантує нормальну роботу пристрою впродовж двох років з дня продажу за умови виконання правил транспортування, зберігання, монтажу і експлуатації.
