Стельовий анемостат Вентс А 125 ВРФ використовується для розподілу повітря безпосередньо в приміщення. Підходить як для припливних систем вентиляції, так і для витяжних. Встановлюється в підвісну(підшивну) стелю, іноді в стіну. Зручність використання анемостату обумовлена можливістю регулювання витрати повітря, яке проходить через розподільник повітря. Регулювати витрату повітря можна внаслідок обертання внутрішньої частини тарілчастого клапана, таким чином змінюється "живий переріз" і витрата повітря.
Матеріал
Виготовляється з АВС-пластика або полістиролу. Матеріал довговічний, стійкий до дії сонячних променів, удароміцний.
Як монтувати
Анемостат під'єднується патрубком до повітроводу відповідного діаметру. До стелі монтаж здійснюється за допомогою розпірних лапок-пластин і монтажного фланця, розміщених на внутрішній частині. Лапки тримають анемостат в підвісній стелі, фланець дозволяє щільно притиснути корпус анемостату до матеріалу підвісної стелі.
Розміри анемостату А 125 ВРФ
| D | D1 | D2 | H | H1 | |
| Розмір, мм | 125 | 110 | 166 | 58 | 20 |
Витрата повітря і втрата тиску

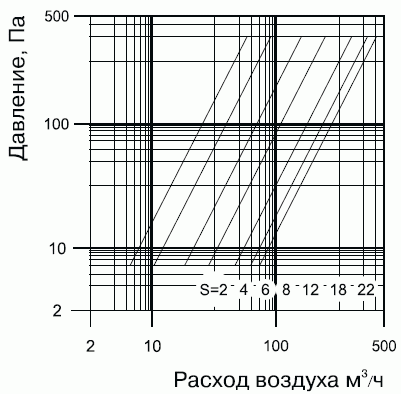

Діаграма відображає втрату тиску на анемостаті при певному проміжку S(мм) між центральною частиною анемостату і посадочним місцем клапана. При зміні проміжку шляхом обертання внутрішньої частини клапана змінюється живий переріз розподільника повітря, як зображено на малюнку нижче.
Косі лінії на діаграмі означають це значення S у мм. Наприклад, при проміжку S=4 мм і витраті повітря 10 м.куб. за годину втрата тиску буде 5 Па. Інший приклад: при проміжку 22 мм і витраті повітря 80 м.куб. за годину втрата тиску буде 10 Па.
