Вентилятор осьовий Вентс ОВ 6Д 710 призначений для витяжної або припливної вентиляції приміщень без використання повітроводів. Вентилятор обладнаний монтажною квадратною пластиною 900 х 900 мм. Здатний переміщувати повітря з температурою в діапазоні від -30°С до +60°С і максимальною продуктивністю 15440 м3/год. Використовується трифазний шестиполюсний двигун. Монтаж вентилятора здійснюється в отвір стіни діаметром мінімум 725 мм.
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 400 |
| Струм, А | 2,0 |
| Частота струму, Гц | 50 |
| Споживана потужність, Вт | 1150 |
| Продуктивність, м3/год | 15440 |
| Швидкість обертання, об/хв | 830 |
| Рівень шуму на відстані 3 м, дБ(А) | 63 |
| Максимальна температура переміщуваного повітря, °С | - 30...+60 |
| Вага, кг | 33 |
| Захист, клас | IP24 |
| Розмір патрубка, мм | 725 |
Габаритні розміри
| Розміри | D | B | B1 | d | L |
| мм | 725 | 900 | 810 | 13 | 350 |

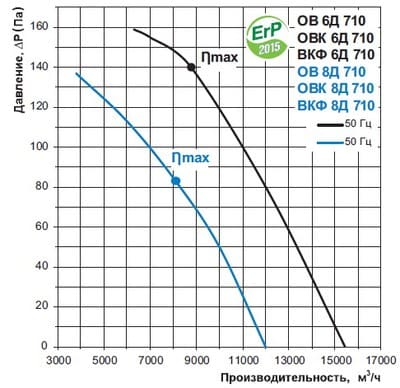

Діаграма
Конструкція
Корпус і крильчатка виготовлені із сталі з полімерним покриттям. Клемна коробка має шнур для виносного підключення.
Двигун
Використовується шестиполюсний асинхронний двигун в трифазному виконанні із зовнішнім ротором і оснащений вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації (до 40 000 годин). Двигун у вентиляторі має клас захисту IP 44.
Регулювання швидкості
Регулювання швидкості вентилятора може здійснюватися:
- за допомогою автотрансформаторного пристрою
- за допомогою частотного регулятора.
До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Регулювання ступінчасте
Трифазний регулятор швидкості Вентс серії РСА5Д* використовується для ступінчастої зміни продуктивності систем вентиляції на базі вентилятора. Регулятор має п'ять швидкостей з вихідною напругою 90В - 150В - 200В - 280В - 400В.
*Регулятор купується окремо.
Плавне регулювання частотним перетворювачем
Частотний регулятор Вентс серії ВФЕД* застосовується для зміни продуктивності вентиляторів, обладнаних трифазними двигунами. З його допомогою можна живити трифазний вентилятор від "побутової" мережі напругою 220 В.
*Регулятор купується окремо.
Як монтувати вентилятор
Припливно-витяжний вентилятор встановлюється на поверхню стіни за допомогою квадратної приєднувальної пластини. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.
Якщо вентилятор використовуватиметься з можливим попаданням води всередину, то необхідно передбачити установку над ним захисного козирка.
Покрокова інструкція

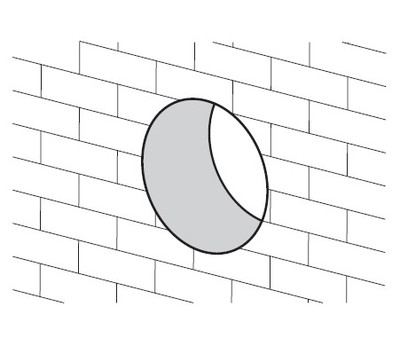

Виконайте отвір в стіні діаметром не менше 725 мм

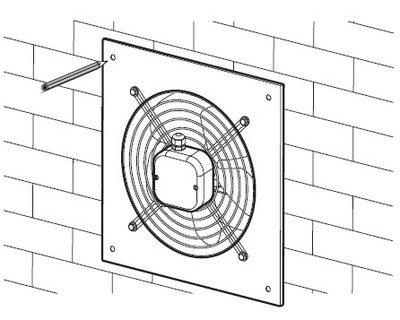

Прикладіть вентилятор, розмітьте отвори на стіні. Заздалегідь переконайтесь, що напрям руху повітря на вентиляторі(відмічено стрілкою на патрубку) співпадає з необхідним.
Прикріпіть вентилятор до стіни. Внутрішній простір між патрубком і стіною, монтажною пластиною і стіною рекомендується герметизувати за допомогою герметика.

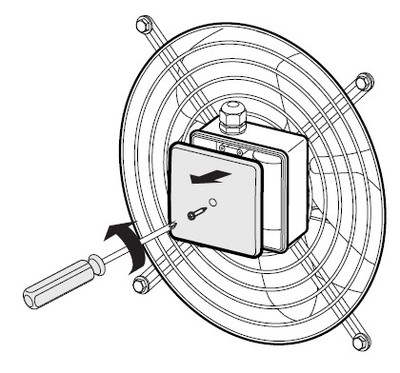

Зніміть кришку на клемній коробці.

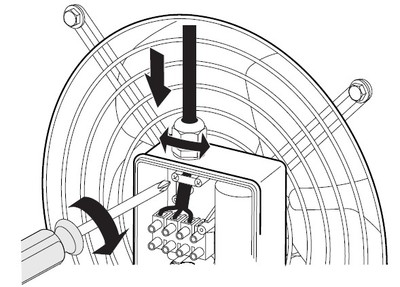

Зробіть підключення вентилятора згідно схеми підключення, вказаної в паспорті. Вентилятор необхідно заземлити.

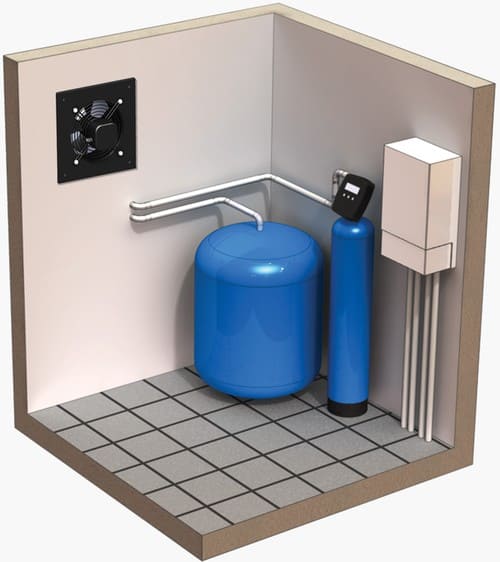

Приклад використання вентилятора
У цьому прикладі здійснюється витяжна вентиляція з приміщення водопідготовки, де необхідно забезпечити необхідний повітрообмін.
Гарантія
Завод-виготівник встановлює гарантійний термін експлуатації впродовж 24 місяців(2 роки) з моменту продажу вентилятора, за умови дотримання користувачем правил монтажу, експлуатації, зберігання, транспортування.
