Описание

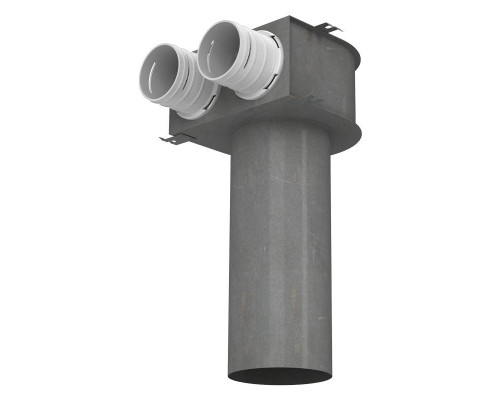

Адаптер вентиляционной решетки Вентс ФлексиВент 0811125/75х2 предназначен для соединения между собой двух круглых воздуховодов диаметром 75 мм и вентиляционной решетки или анемостата 125 мм. Пленум потолочный является одним из элементов системы круглых полужестких каналов Vents FlexiVent для создания систем вентиляции скрытого монтажа (в полу, потолке или стене).
Каналы 75 мм крепятся на пленуме с помощью замков, которые входят в комплект. При необходимости класса герметичности соединения С на канал одевается уплотнитель (поставляется отдельно).
Материал: металл
Размеры
| D1 | L | A | H | H1 | |
| Размеры, мм | 127 | 195,5 | 200 | 401,3 | 300 |
Потери давления и расход воздуха
| Расход, м3/час | К-во каналов | Приплив потери, Па | Вытяг потери, Па |
| 30 | 1 | 3,2 | 2,1 |
| 60 | 2 | 5,4 | 3,7 |
Монтаж
Этот изделие устанавливается в пространстве между капитальным и подвесным потолком. Для монтажа требуется минимум 300 мм расстояния от подвесного потолка. Анемостат или круглая вентиляционная решетка с размером 125 мм крепится к потолку, два круглых воздуховода диаметром 75 мм подключаются к фланцам адаптера.
Габариты и вес
Нет вопросов об этом товаре.
