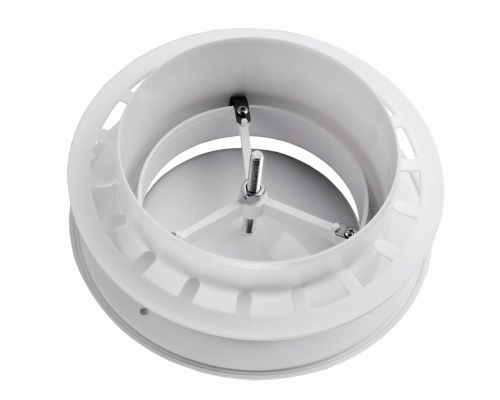

Анемостат Вентс А 150 ВРФ

Анемостат вентиляционный Вентс А 150 ВРФ используется для распределения воздуха непосредственно в помещении. Подходит как для приточных систем вентиляции, так и для вытяжных. Устанавливается в подвесной (подшивной) потолок, иногда в стену. Удобство использования анемостата обусловлено возможностью регулирования расхода воздуха, проходящего через распределитель воздуха. Регулировать расход воздуха можно путем вращения внутренней части тарелчатого клапана, таким образом меняется "живое сечение" и расход воздуха.

Материал

Тарелчатый клапан изготавливается из АБС-пластика или полистирола. Материал долговечный, устойчивый к действию солнечных лучей, ударопрочный.

Как монтировать

Анемостат подключается патрубком к воздуховоду соответствующего диаметра. К потолку монтаж осуществляется с помощью лапок-пластин и монтажного фланца, размещенных на внутренней части. Лапки удерживают анемостат в подвесном потолке, фланец позволяет плотно притиснуть корпус анемостата к материалу подвесного потолка.

Размеры анемостата А 150 ВРФ

Расход воздуха и потеря давления

Диаграмма отображает потерю давления на анемостате при определенном промежутке S(мм) между центральной частью анемостата и посадочным местом клапана. При изменении промежутка путем вращения внутренней части клапана меняется живое сечение распределителя воздуха, как изображено на рисунке ниже.

Косые линии на диаграмме означают это значение S в мм. Например, при промежутке S=4 мм и расходе воздуха 10 м.куб. в час потеря давления будет 3 Па. Другой пример: при промежутке 22 мм и расходе воздуха 100 м.куб. в час потеря давления будет 7 Па.
