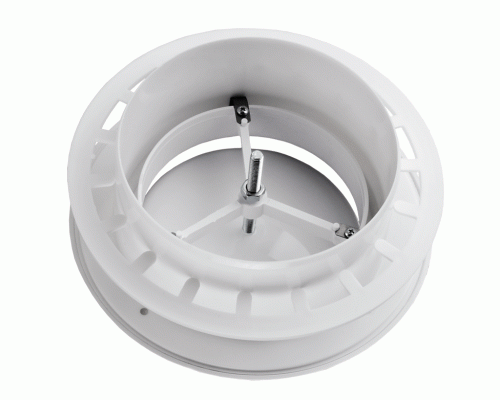

Припливно-витяжний анемостат Вентс А 80 ВРФ використовується для розподілу повітря безпосередньо в приміщення. Підходить як для припливних систем вентиляції, так і для витяжних. Встановлюється в підвісну (підшивну) стелю, іноді в стіну. Зручність використання анемостату обумовлена можливістю регулювання витрати повітря, яке проходить через розподільник повітря. Регулювати витрату повітря можна внаслідок обертання внутрішньої частини тарілчастого клапана, таким чином змінюється "живий переріз" і витрата повітря.
Матеріал
Виготовляється з АБС-пластику або полістиролу. Матеріал довговічний, стійкий до дії сонячних променів, ударостійкий.
Як монтувати
Анемостат пластиковий під'єднується патрубком до гнучкого або жорсткого повітроводу діаметром 80 мм. До стелі монтаж здійснюється за допомогою пластинчатих лапок та монтажного фланця, розміщених на внутрішній частині. Лапки тримають анемостат в підвісній стелі, фланець дозволяє щільно притиснути корпус анемостату до матеріалу підвісної стелі.
Розміри анемостату А 80 ВРФ
| D | D1 | D2 | H | H1 | |
| Розмір, мм | 80 | 90 | 132 | 58 | 18 |
Витрата повітря і втрата тиску
Діаграма відображає втрату тиску на анемостаті при певному проміжку S(мм) між центральною частиною анемостата і посадочним місцем клапана. При зміні проміжку шляхом обертання внутрішньої частини клапана змінюється живий переріз розподільника повітря, як зображено на малюнку нижче.
Косі лінії на діаграмі означають це значення S у мм. Наприклад, при проміжку S=2 мм і витраті повітря 10 м.куб. за годину втрата тиску буде 7 Па. Інший приклад: при проміжку 22 мм і витраті повітря 100 м.куб. за годину втрата тиску буде 11 Па.
Характеристики
Габарити та вага
