Описание

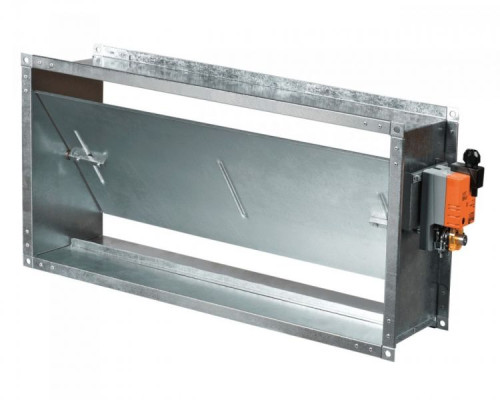

Отсекающий заслонка Вентс КРА 500х300 предназначена для автоматического открытия или закрытия канала в приточной вентиляции. Чаще всего такие клапаны используются в системах вентиляции, где в качестве теплоносителя для нагревателя используется вода. Заслонка в таких системах служит дополнительным элементом защиты от обмерзания теплообменника и выхода его из строя.
Корпус и поворотная пластина заслонки изготовлены из оцинкованной листовой стали.
Монтаж
Монтаж заслонки осуществляется с помощью фланцевого соединения. Монтаж в системе вентиляции осуществляется путем крепления фланцевых заслонок к фланцам воздуховодов или других агрегатов вентиляционной системы. Крепление осуществляется с помощью оцинкованных болтов и скоб. При монтаже заслонок с сервоприводом, необходимо оставлять пространство для контрольного доступа к приводу.
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | L |
| мм | 500 | 520 | 540 | 603 | 300 | 320 | 340 | 202 |
Диаграмма
Габариты и вес
