Описание

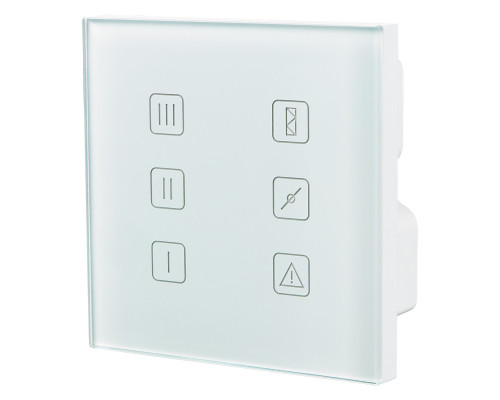

Проводная панель управления Вентс А22 с сенсорным экраном применяется для управления промышленными или бытовыми приточно-вытяжными установками, оснащенными системой автоматики А21.
Эта панель подключается к установке с помощью кабеля.
Технические параметры
| Напряжение, В | 24 |
| Максимальный ток, А | 0,025 |
| Тип кабеля | 4х0,25 мм2 |
| Температурный диапазон, °С | +10...+45 |
| Диапазон влажности, % | 10-80% (без конденсации) |
| Класс защиты | IP40 |
Кнопки управления

Скорость
Выбор скорости осуществляется нажатием одной из кнопок скоростей. После активации кнопка светится, а установка работает в выбранном режиме.
Режим "Без рекуперации"
Индикатор светится - байпас открыт/рекуператор остановлен в ручном режиме
Индикатор мигает - байпас закрыт/рекуператор запущен в ручном режиме
Индикатор не светится - байпас/рекуператор работает в режиме Авто.
Обслуживание фильтра
Кнопка светится - необходимо очистить или заменить фильтр. После технического обслуживания необходимо сбросить таймер. Для этого нажмите и удерживайте кнопку в течение 5 секунд до появления звукового сигнала. После того, как все кнопки мигнут дважды, можно отпустить кнопку обслуживания фильтра.
Авария
Индикатор светится в случае аварии.
Индикатор мигает в случае отсутствия связи с установкой.
После устранения неисправности необходимо сбросить индикацию. Для этого удерживайте эту кнопку в течение 5 секунд до звукового сигнала. После этого все кнопки мигнут дважды и можно отпустить кнопку.
Габаритные размеры

Монтажная коробка для внутреннего монтажа

Монтажная коробка для настенного монтажа

Руководство пользователя
(паспорт доступен в виде файла pdf, откроется в новой вкладке)
