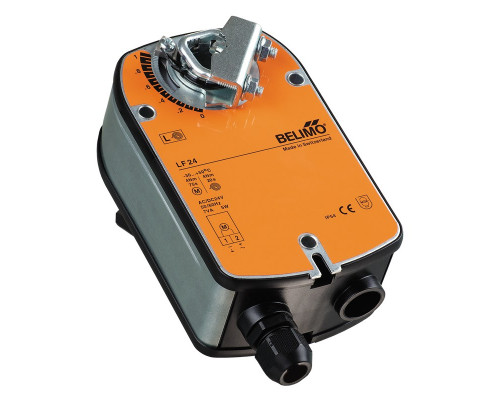

Электропривод вентиляции Belimo LF24 с возвратной пружиной используется для управления воздушной заслонкой с площадью сечения не выше 0,8 м2 в системах вентиляции и кондиционирования. Усилие данного привода составляет 4 Нм.
Конструкция
Привод оборудован возвратной пружиной, которая возводится с поворотом заслонки в рабочее положение. При отключении подачи питания на привод, заслонка автоматически возвращается в начальное положение. Такие приводы используются в случаях, когда необходимо обеспечить защиту от обмерзания теплообменников в случае отключения питания.
Привод устанавливается на вал заслонки. Снабжен фиксатором, который предотвращает его вращение. Предусмотрена настройка угла поворота с помощью механического упора.
Технические характеристики
| Параметр | Величина |
| Крутящий момент, Нм | 4 (при номинальном напряжении) |
| Площадь заслонки, м2 | 0,8 |
| Время поворота (двигатель/пружина), секунд | 40...75 (0...4 Нм) / ~ 20 при - 20...50 С |
| Напряжение питания | 24 AC 50/60 Гц, 24 DC |
| Диапазон номинального напряжение , В | 19,2...28,8 AC 21,6...28,8 DC |
| Расчетная мощность, ВА | 7 (макс. l 5,8 А при t=5 мс) |
| Потребляемая мощность при движении/при удержании, Вт | 5 / 2.5 |
| Соединительный кабель, мм2 | длина 1 м, 2х0,75 |
| Направление поворота | выбирается установкой L/R |
| Максимальный угол поворота,° | 95 (настраивается 37...100% с помощью механического упора) |
| Уровень шума, дБА | 50/~62 |
| Класс защиты | III (для низких напряжений) II (все изолировано) |
| Степень защиты | IP54 (установка кабелем вниз) |
| Температура эксплуатации, °C | от -30 до +50 |
| Относительная влажность среды, % | 95, без конденсации |
| Масса, кг | 1,4 |
Размеры
Схема подключения
Гарантия
Гарантийный срок на сервопривод для воздушной заслонки составляет 12 месяцев от даты продажи. Поставщик не несет ответственности за механические повреждения, использования устройства не по назначению, самостоятельной модификации или ремонта.
