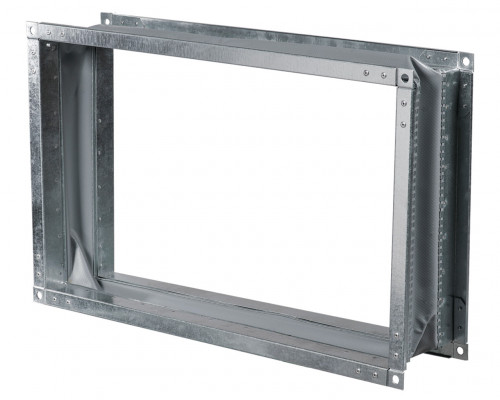

Гибкая вставка для вентиляции Вентс ВВГ 500х250 предназначена для исключения передачи вибрации от вентиляторов или вентиляционных установок к системе воздуховодов, а также для частичной компенсации температурной деформации в трассе воздуховода. Применяются в вентиляционных установках, перемещающих воздух в интервале температур от -40°С до +80°С.
Конструкция
Гибкие вставки представляют собой два фланца, соединенных между собой виброизолирующим материалом выполнены из оцинкованного листа и полиэтиленовой ленты, укрепленной полиамидной текстильной тканью. Вставки не предназначены для механической нагрузки, их нельзя использовать в качестве несущей конструкции.
Монтаж
Монтаж гибких вставок в систему вентиляции проводится путем крепления торцевых фланцев к ответным фланцам в вентиляционной системе. Крепление осуществляется при помощи оцинкованных болтов и скоб.
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | h3 |
| мм | 500 | 520 | 540 | 250 | 270 | 290 |
