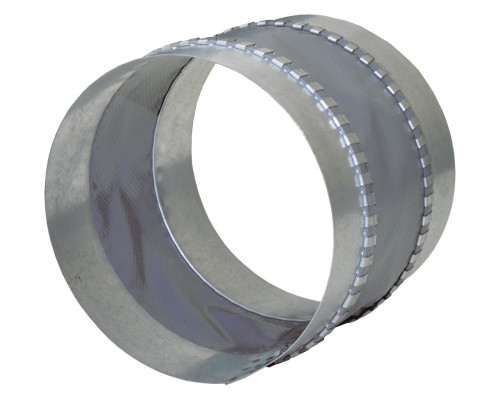

Гибкая вставка Вентс ВВГ 200

Гибкая вставка для вентиляции Вентс ВВГ 200 предназначена для предотвращения передачи вибрации от вентиляторов или вентиляционных установок до воздуховода с сечением 200 мм, а также для частичной компенсации температурной деформации в траектории воздуховода. Применяются в вентиляционных установках, перемещающих воздух в интервале температур от -40°C до +80°C.

Конструкция

Гибкие вставки представляют собой два фланца, соединенных между собой виброизоляционным материалом, выполненные из оцинкованного листа и полиэтиленовой ленты, укрепленной полиамидной текстильной тканью. Вставки не предназначены для механической нагрузки. Материал корпуса - оцинкованный лист, полиэтиленовая лента, полиамидная текстильная ткань.

Монтаж

Монтаж гибких вставок в систему вентиляции проводится путем соединения фланца вентилятора и другого элемента вентиляционной системы. Крепление осуществляется с помощью хомутов, монтажной ленты и герметика.

Габаритные размеры
