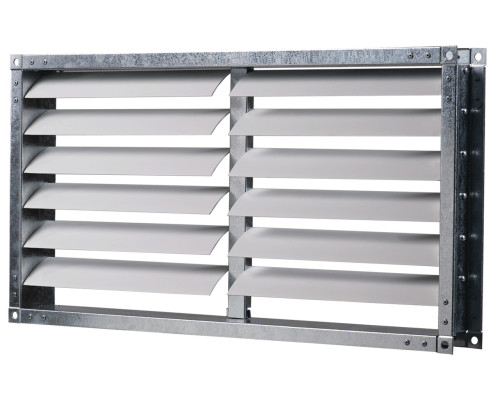

Гравитационный клапан Вентс КГ 400х200

Гравитационный клапан для вентиляции Вентс КГ 400х200 используется в системах приточной или вытяжной вентиляции для перекрытия вентиляционного канала при неработающем оборудовании. При включении вентилятора пластины клапана открываются потоком воздуха, при отключении оборудования пластины клапана опускаются под собственным весом и перекрывают канал.

Корпус клапана изготовлен из оцинкованного листа. Клапан оснащен легкими гравитационными пластинами из пластика, находящимися на поворотных осях, встроенных во внешнюю рамку.

Монтаж

Клапан предназначен для монтажа в прямоугольные каналы вентиляционных систем длинной стороной в горизонтальном положении. Пластины должны самостоятельно закрываться под собственным весом, ходу пластин ничто не должно мешать. При размещении клапана в системе вентиляции необходимо учитывать направление потока воздуха.

Габаритные размеры

Размеры	B	B1	B2	H	H1	H2
мм	400	420	440	200	220	240

Диаграмма
