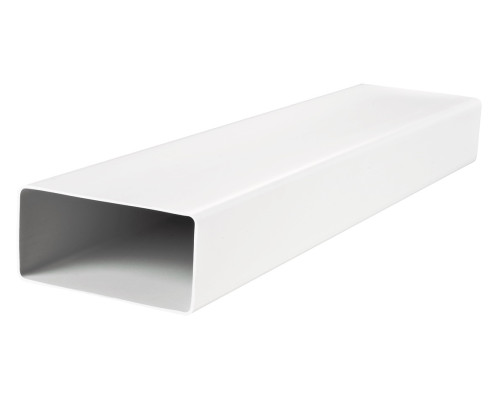

Канал 90х220 пластиковый плоский 9005

Воздуховод пластиковый плоский 9005 сечением 90х220 мм и длиной 0,5 метра используется в системах вентиляции для перемещения воздуха. Входит в систему пластиковых каналов Пластивент для бытовой или коммерческой вентиляции.

Применение

• Для приточной или вытяжной вентиляции помещений различного назначения.
• Для формирования системы вентиляционных воздуховодов плоского сечения для уменьшения занимаемого пространства под потолком.

Конструкция

• Канал изготовлен из ПВХ белого цвета.
• Габаритное сечение: 90х220 мм
• Внутреннее сечение: 86х216 мм
• Длина канала 500 мм
• Соединяются между собой с помощью соединителей соответствующих сечений.
• Воздуховод способен пропустить через себя 400 м³/час при скорости 5.98 м/сек в корневом сечении. В отводах допускается расход воздуха 300 м³/час и ниже.

Размеры

Таблица подбора прямоугольного канала

Пример 1. Необходимо подобрать корневой воздуховод для приточно-вытяжной установки с расчетной производительностью 250 м³/час. Скорость в магистральном сечении должна быть в пределах 5-6 м/сек. По таблице к этим параметрам подходит воздуховод сечением 60х204 мм

Пример 2. Необходимо подобрать воздуховод для вытяжной системы помещения кухни, который отходит от корневого воздуховода вбок на решетки. Расчетная производительность в этом отводе составляет 60 м³/час. Скорость в боковом воздуховоде должна быть в пределах 3-4 м/сек. По таблице подходит воздуховод сечением 55х110 мм

Пример 3. Для кухонного вытяга нужен плоский воздуховод. Расчетная производительность вытяга 380 м³/час. Скорость допускается в пределах 5-6 м/сек. Для этой задачи по таблице подходит воздуховод сечением 90х220 мм
