Описание

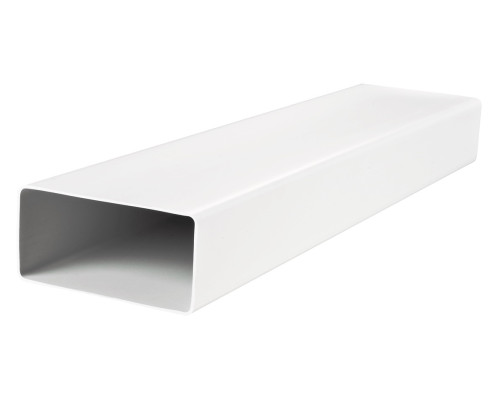

Воздуход канальный пластиковый прямоугольный 90х220 мм и длиной 1 метр используется для перемещения воздуха в системах вытяжной или приточной вентиляции.
Применение
- Пластиковый воздуход для вытяжки или вентиляции приточной вентиляции различных помещений.
- Для формирования системы плоских вентиляционных воздуховодов.
Конструкция
- Канал изготовлен из ПВХ белого цвета.
- Габаритный сечение: 90х220 мм
- Внутреннее сечение: 86х216 мм
- Длина канала 1000 мм
- Соединяются между собой с помощью соединителей соответствующих сечений.
- Воздуход способен пропустить через себя 400 м3/час при скорости 5.98 м/сек в корневом сечении. В отводах допускается расход воздуха 300 м3/час и ниже.
Размеры
| Размеры | a | a1 | b | b1 | L |
| мм | 90 | 86 | 220 | 216 | 1000 |
Таблица для подбора прямоугольного воздухода
| Сечение воздухода, мм | Расход воздуха при скорости воздуха, м³/час | ||||
| 2 м/с | 3 м/с | 4 м/с | 5 м/с | 6 м/с | |
| 55х110 | 43 | 65 | 87 | 109 | 130 |
| 60х120 | 52 | 78 | 104 | 130 | 155 |
| 60х204 | 88 | 132 | 176 | 220 | 265 |
| 90х220 | 142 | 214 | 285 | 356 | 428 |
Пример 1. Необходимо подобрать корневой воздуход для приточной системы вентиляции с расчетной производительностью 180 м³/час. Скорость в корневом сечении должна быть в пределах 5-6 м/сек. По таблице подходит воздуход сечением 60х204 мм.
Пример 2. Необходимо подобрать воздуход от приточной установки части дома, которая отходит от корневого воздухода в гостиную. Расчетная производительность в этом отводе составляет 60 м³/час. Скорость в боковом воздуходе должна быть в пределах 3-4 м/сек. По таблице подходит воздуход сечением 55х110 мм.
Пример 3. Для вытяжки в гараже нужен плоский воздуход. Расчетная производительность вытягивания 380 м³/час. Скорость допускается в пределах 5-6 м/сек. Для этой задачи по таблице подходит воздуход сечением 90х220 мм.
Габариты и вес
