Описание

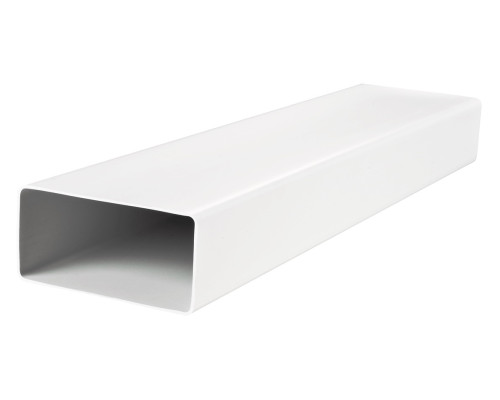

Канал плоский 5010 длиной 1 метр предназначен для использования в составе системы вентиляции Пластивент. С помощью этой системы можно создать вытяжную или приточную вентиляцию помещений различного назначения - кухни, комнаты, офиса, магазина и т. д.
Применение
- Пластиковый воздуховод для вытяжки или приточной вентиляции различных помещений.
- Для формирования системы плоских вентиляционных воздуховодов.
Конструкция
- Канал изготовлен из ПВХ белого цвета.
- Сечение: 55х110 мм
- Длина канала 1 метр.
- Соединяются между собой с помощью соединителей соответствующих сечений.
Размеры
| Размеры | a | a1 | b | b1 | L |
| мм | 55 | 52 | 110 | 107 | 1000 |
Таблица для подбора прямоугольного воздуховода
| Сечение воздуховода, мм | Расход воздуха при скорости воздуха, м³/час | ||||
| 2 м/с | 3 м/с | 4 м/с | 5 м/с | 6 м/с | |
| 55х110 | 43 | 65 | 87 | 109 | 130 |
| 60х120 | 52 | 78 | 104 | 130 | 155 |
| 60х204 | 88 | 132 | 176 | 220 | 265 |
| 90х220 | 142 | 214 | 285 | 356 | 428 |
Пример 1. Необходимо подобрать коренной воздуховод для вытяжной вентиляции с расчетной производительностью 320 м³/час. Скорость в таком канале должна быть в пределах 5-6 м/сек. По таблице подходит плоская труба для вытяжки сечением 90х220 мм
Пример 2. Необходимо подобрать воздуховод, который отходит от коренного канала в комнату квартиры. Расчетная производительность определена 90 м³/час. Скорость в таком воздуховоде должна быть в пределах 3-4 м/сек. По таблице подходит воздуховод сечением 60х120 мм
Пример 3. Для вытяжки в гараже нужен плоский воздуховод. Расчетная производительность вытягивания 380 м³/час. Скорость допускается в пределах 5-6 м/сек. Для этой задачи по таблице подходит воздуховод сечением 90х220 мм
Габариты и вес
