Описание

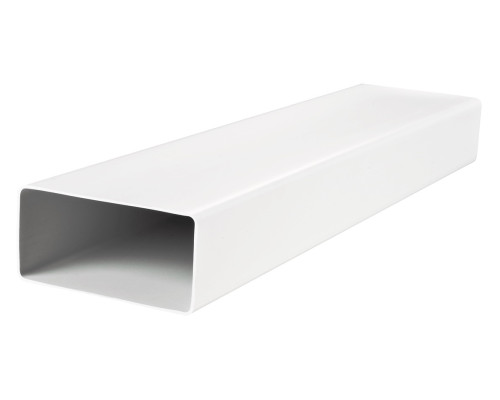

Воздуховод пластиковый прямоугольный 7005 сечением 60х120 мм используется для перемещения воздуха в системы вытяжной или приточной вентиляции. Является одним из элементов вентиляции Пластивент.
Применение
- Пластиковый воздуховод для вытяжки или вентиляции приточной вентиляции различных помещений.
- Для формирования системы плоских вентиляционных воздуховодов.
Конструкция
- Канал изготовлен из ПВХ белого цвета.
- Сечение: 60х120 мм
- Длина канала 500 мм
- Соединяются между собой с помощью соединителей соответствующих сечений.
Размеры
| Размеры | a | a1 | b | b1 | L |
| мм | 60 | 57 | 122 | 119 | 500 |
Таблица для подбора прямоугольного воздуховода
| Сечение воздуховода, мм | Расход воздуха при скорости воздуха, м³/час | ||||
| 2 м/с | 3 м/с | 4 м/с | 5 м/с | 6 м/с | |
| 55х110 | 43 | 65 | 87 | 109 | 130 |
| 60х120 | 52 | 78 | 104 | 130 | 155 |
| 60х204 | 88 | 132 | 176 | 220 | 265 |
| 90х220 | 142 | 214 | 285 | 356 | 428 |
Пример 1. Необходимо подобрать коренной воздуховод для приточной установки для вентиляции квартиры с расчетной производительностью 120 м³/час. Скорость в коренном сечении должна быть в пределах 5-6 м/сек. По таблице подходит воздуховод сечением 60х120 мм
Пример 2. Необходимо подобрать воздуховод для вытяжной системы помещения гаража, который отходит от тройника коренного воздуховода в центр помещения. Расчетная производительность в этом отводе составляет 100 м³/час. Скорость в боковом воздуховоде должна быть в пределах 3-4 м/сек. По таблице подходит воздуховод сечением 60х120 мм
Пример 3. Для местной вытяжки над паяльной лампой нужен плоский воздуховод. Расчетная производительность вытяжной системы составляет 190 м³/час. Скорость допускается в пределах 5-6 м/сек. Для этой задачи по таблице подходит воздуховод сечением 60х204 мм
Габариты и вес
