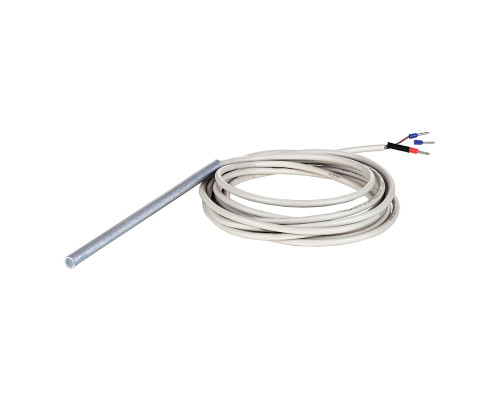

Канальний датчик температури припливного повітря Вентс КДТ2-М 200 встановлюється всередину повітропроводу системи вентиляції. Використовується для виміру температури повітря в припливному каналі та автоматичної підтримки необхідної температури. Є одним з елементів системи автоматики.
Довжина сполучного кабелю 2,5 метри. Глибина занурення 200 мм.
Технічні характеристики
| Параметр | Величина |
| Діапазон виміру, °С | от -30 до +80 |
| Напруга, В | 2,7...10 |
| Опір, Ом | 800 |
| Електричне підключення | 3-х дротове, переріз 3х0,25 мм2 |
| Відносна вологість | IP54 |
| Клас захисту | III |
Конструкція та управління
Датчик виконаний на базі інтегральної плати, яка встановлена всередині алюмінієвої колби. Цей тип має лінійну передатну характеристику вихідної напруги від температури та 3-х дротяне підключення.
Для кріплення до стінки повітропроводу в комплекті поставляється монтажний фланець з фіксувальним гвинтом.
Датчики не сумісні з резистивними аналогами за способом підключення і вимагають дотримання полярності виведень до входів у вентиляційні установки.
Монтаж
Встановлюється всередину повітропроводу в потік повітря. До стінки кріпиться за допомогою фланця з трьома отворами під шурупи.
Прокладення кабелю не повинне робиться у безпосередній близькості від силових ланцюгів, укладати кабель необхідно в лоток зі слабкострумовою лінією. Датчик не повинен піддаватися нагріву від зовнішніх джерел, окрім як від повітря в каналі.
Розміри
L = 200 мм
Схема підключення
