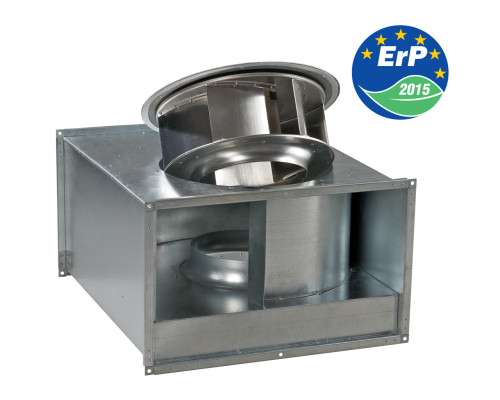

Прямоугольный канальный вентилятор Вентс ВКП 1000х500 Л3 ЕС

Канальный вентилятор для прямоугольных каналов Вентс ВКП 1000х500 Л3 ЕС используется в приточно-вытяжных системах вентиляции помещений, требующих экономичного решения и управляемой системы вентиляции. Предназначены для соединения с прямоугольными воздуховодами 1000х500 мм. Вентилятор способен обеспечить максимальную производительность 11190 м³/час и перемещать воздух с температурой в диапазоне от -25°С до +50°С.

Технические характеристики

Габаритные размеры

Диаграммы

Конструкция

Корпус вентилятора Вентс ВКП 1000х500 Л3 ЕС изготовлен из оцинкованной стали. Все внутренние элементы вентилятора соединены между собой с помощью заклепок. Вентилятор оснащен присоединительными стандартными фланцами шириной 20 мм

Двигатель

Используются высокоэффективные электронно-коммутированные(ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом из изогнутыми назад лопастями. Такие моторы являются на сегодня самым передовым решением в области энергосбережения.

ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД(достигает 90%).

Встроенные функции и управление

Управление вентилятором осуществляется с помощью внешнего управляющего сигнала 0-10 В(регулирование производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров). При изменении значения управляющего фактора ЕС-вентилятор изменяет скорость вращения, и подает ровно столько воздуха, сколько необходимо для вентиляционной системы.

Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети(возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц). Вентиляторы можно объединять в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и, при необходимости, можно задавать индивидуальный режим работы для каждого вентилятора в сети.

Для этой модели подходит регулятор Вентс Р-1/010 (приобретается отдельно)

Монтаж

Канальный прямоугольный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. В случае подключения через гибкие вставки, требуется крепление к строительной конструкции с помощью опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха(обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.

Пример монтажа

Документация

(файл в формате pdf, откроется в новой вкладке)
