Описание

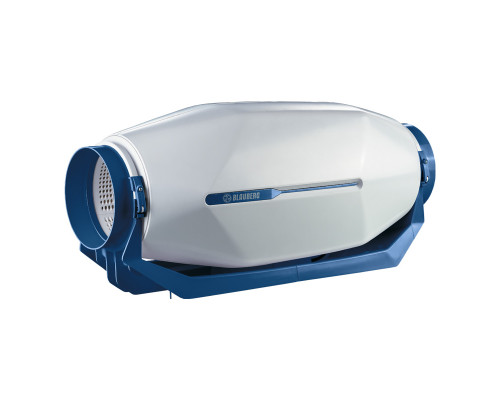

Канальный вентилятор Blauberg inWave EC 150/160 используется для приточной или вытяжной вентиляции помещений разного назначения. Устанавливается в закрытых помещениях, способен перемещать воздух с максимальной производительностью 580 м3/час и температурой до +55°С. Корпус изготовлен из пластика, внутреннее пространство изолировано минеральной ватой толщиной 50 мм. Вентилятор канальный оснащен трехскоростным однофазным электродвигателем. При необходимости производительность можно регулировать ступенчато или плавно. Соединяются с воздуховодами или другими элементами вентиляции с диаметром 150 или 160 мм.
Используются для вентиляции помещений с повышенными требованиями к шуму, уровень шума на минимальной скорости не превышает 20 дБА.
Эта серия оборудована высокоэффективными ЕС-двигателями постоянного тока, что позволяет очень точно регулировать производительность.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребляемая мощность, Вт | 51 |
| Производительность, м3/час | 580 |
| Ток, А | 0,25 |
| Скорость вращения, об/мин | 3150 |
| Уровень шума на расстоянии 3 м, дБ(А) | 32 |
| Максимальная температура перемещаемого воздуха, С | 55 |
| Вес, кг | 5,1 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 150/160 |
Габаритные размеры
| Размеры | ∅D | H | L | W |
| мм | 149 | 273 | 606 | 253 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус вентилятора изготовлен из пластика, заполнен минеральной ватой толщиной 50 мм. Внутренняя часть корпуса перфорирована для снижения уровня шума.
Лопасть смешанного типа выполнена из пластика, особая аэродинамическая форма позволяет развивать приемлемую производительность с достаточно высоким давлением.
Подключение напряжения производится на корпусе в герметичном клеммном ящике.
Двигатель
Используется ЕС-двигатель постоянного тока. Такой класс оборудования в настоящее время является последним поколением двигателей для систем вентиляции.
Преимущества ЕС-моторов :
- улучшенные характеристики производительности и давления
- повышенный КПД до 90%
- возможность очень точной регулировки скорости во всем диапазоне.
Как управлять
Управление вентилятором осуществляется с помощью управляющего сигнала 0-10 В. При изменении значения этого фактора вентилятор изменяет скорость вращения и производительность.
То есть для включения и управления таким вентилятором необходим:
- внешний регулятор скорости или контроллер с аналоговым выходом 0-10 В.
Регулятор может:
- включать вентиляторы
- выключать вентилятор
- плавно регулировать производительность вентилятора
Регулятор Вентс Р-1/010 поставляется отдельно.
Управление с помощью ПК*
Вентиляторы можно объединять в единую компьютерную сеть управления, в том числе с контролем и администрированием через сеть Интернет. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и при необходимости можно задавать индивидуальный режим работы для каждого вентилятора в сети.
*программное обеспечение и контроллер в поставку не входят. Объединение вентиляторов в группу осуществляется специалистами по КВПиА с помощью любого стороннего ПО и контроллеров для автоматизации систем вентиляции.
Монтаж
Вентиляторы могут крепиться к стене, потолку или на полу. Монтаж осуществляется с помощью монтажной пластины на корпусе вентилятора. Для уменьшения нагрузки на вентилятор желательно с торца всасывания вентилятора оставить прямой участок воздуховоду длиной не менее трех диаметров.
Гарантия
Производитель гарантирует нормальную работу изделия в течение 24 месяцев (2 года) с момента продажи изделия при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.
