Описание

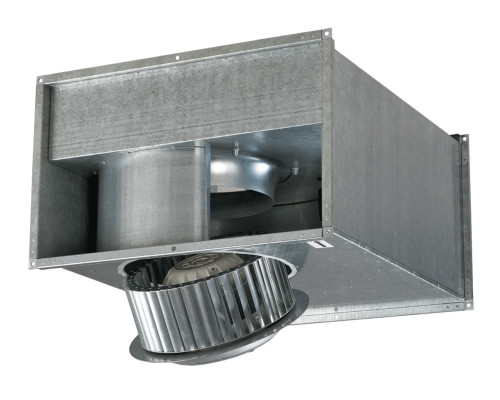

Вытяжной вентилятор для прямоугольных каналов Вентс ВКПФ 6Д 900х500 предназначен для использования в системах приточной или вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от -20°С до +55°. Вентилятор используется в канальной вентиляции с сечением 900х500 мм. В этой модели вентилятора используется трехфазный двигатель. При необходимости возможно регулирование производительности вентилятора, для этого необходимо использовать частотный регулятор или ступенчатый трансформатор (заказывается отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 7 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 3870 |
| Производительность, м3/час | 9540 |
| Скорость вращения, об/мин | 930 |
| Уровень шума на расстоянии 3 м, дБ(А) | 61 |
| Максимальная температура перемещаемого воздуха, °С | - 20...+55 |
| Вес, кг | 90 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 900х500 |
| Количество полюсов | 6 |
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 900 | 920 | 940 | 500 | 520 | 540 | 580 | 954 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВКПФ 6Д 900х500 изготовлен из оцинкованной стали.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и относительно большим перепадом давления.
Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Регулирование скорости вентилятора может осуществляться:
- с помощью автотрансформаторного устройства
- с помощью частотного регулятора.
К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Регулирование ступенчатое
Трехфазный регулятор скорости Вентс серии РСА5Д-8-М* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В.
*Регулятор покупается отдельно.
Монтаж
Канальный вентилятор прямоугольный монтируется через гибкие вставки, необходимое крепление к строительной конструкции с помощью опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
