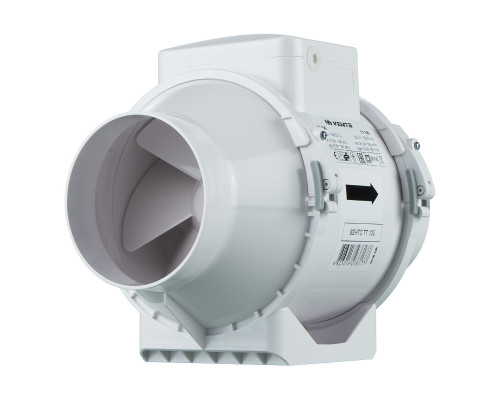

Канальный вентилятор Вентс ТТ 100 Т

Канальный вентилятор Вентс ТТ 100 Т оборудован таймером задержки отключения вентилятора в диапазоне от 2 до 30 минут после отключения подачи напряжения.

Вентиляторы канальные объединяют в себе широкие возможности и высокие характеристики осевых и центробежных вентиляторов. Используются в приточно-вытяжных системах вентиляции, которые требуют высокого давления, мощного воздушного потока и низкого уровня шума. Совместимы с воздуховодами диаметром 100 мм.

Вентиляторы являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы, кухни), а также для вентиляции квартир, коттеджей, магазинов, кафе, кинотеатров и так далее. Широкий модельный ряд и большой выбор опций позволяет подобрать канальный вентилятор, который соответствует вашим требованиям.

Технические характеристики вентилятора

Габаритные размеры вентилятора

Диаграмма аэродинамических характеристик

Конструкция

Корпусы вентиляторов изготавливаются из высококачественных и высокопрочных материалов: ABS-пластика (вентиляторы 100-200) и полипропилена сниженной горючести (модели 250-315). Блок двигателя с крыльчаткой и клеммной коробкой крепится к корпусу вентилятора с помощью специальных хомутов на клипсах, разработанных таким образом, что его демонтаж можно легко выполнить без специальных навыков и инструментов. Такая конструкция упрощает обслуживание вентилятора.

Двигатель

Однофазный двигатель на подшипниках скольжения имеет две скорости. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками. Для защиты от перегрузки двигуны вентиляторов оснащены термозащитниками. Класс защиты двигателя - IPX4.

Управление

Включение вентилятора осуществляется внешним выключателем, который поставляется отдельно.

Монтаж

Вентиляторы могут устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, с помощью которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммном блоке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

Практическое руководство по подключению вентилятора к электросети

Пример монтажа вентилятора

Пример 1: Установка вентилятора в вытяжной системе ванной комнаты

Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения

Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения

Паспорт
