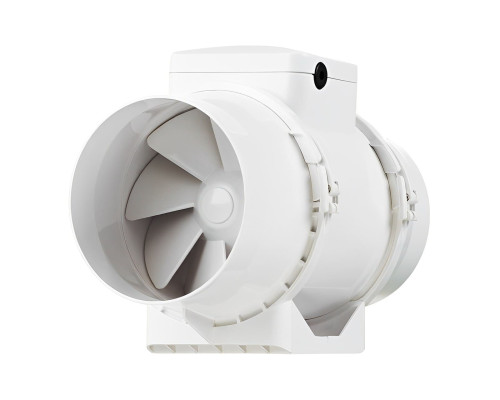

Канальный вентилятор Вентс ТТ 125 Т

Канальный вентилятор Вентс ТТ 125 Т оборудован таймером задержки отключения вентилятора в диапазоне от 2 до 30 минут после прекращения подачи напряжения от выключателя.

Вентиляторы канальные ТТ объединяют в себе широкие возможности и высокие характеристики осевых и центробежных вентиляторов. Используется в приточно-вытяжных системах вентиляции, которая требует высокого давления, мощного воздушного потока и низкого уровня шума. Совместимы с воздуховодами диаметром 125 мм.

Вентиляторы являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы, кухни), а также для вентиляции квартир, коттеджей, магазинов, кафе, кинотеатров и так далее. Широкий модельный ряд и большой выбор опций позволяет подобрать канальный вентилятор, который соответствует вашим требованиям.

Технические характеристики

Габаритные размеры

Диаграмма аэродинамических характеристик

Конструкция

Корпус вентилятора Вентс ТТ 125 Т изготавливается из высококачественных и высокопрочных материалов: АБС-пластика (100-200 модель) и полипропилена сниженной горючести (250-315 модель). Блок двигателя с лопастью и клеммной коробкой крепится к корпусу вентилятора с помощью специальных хомутов на зажимах, разработанных таким образом, что его демонтаж можно легко выполнить без специальных навыков и инструментов. Такая конструкция упрощает обслуживание вентилятора.

Все модели могут оснащаться регулируемым таймером с диапазоном задержки отключения вентилятора от 2 до 30 минут. Для удобного подключения и использования, вентилятор может быть оснащен сетевым кабелем с вилкой.

Двигатель

Однофазный двигатель на подшипниках скольжения имеет две скорости. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками. Для защиты от перегрузки двигатели вентиляторов оснащены термозащитниками. Класс защиты двигателя - IPX4.

Монтаж

Вентиляторы могут устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, с помощью которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной колодке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

Практическое руководство по подключению вентилятора к электросети

Пример монтажа вентилятора

Пример 1: Установка вентилятора в вытяжной системе ванной комнаты

Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения

Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения

Паспорт
