Описание

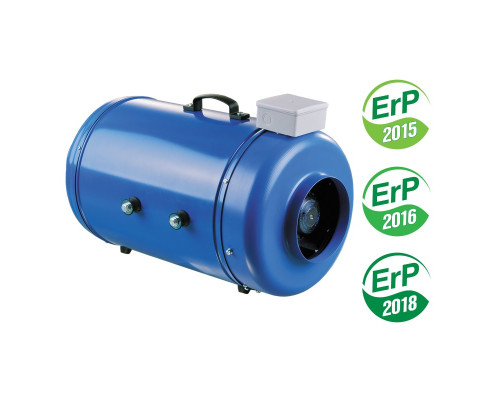

Шумоизолированный канальный вентилятор Вентс ВКМИ 315 С предназначен для перемещения воздуха по воздуховодам в системах приточной или вытяжной вентиляции. Температура перемещаемого воздуха может быть в диапазоне от -25°C до +45°C. Максимальная производительность этой модели составляет 1880 м3/час. Корпус с полимерным покрытием и класс защиты вентилятора позволяют его устанавливать на улице. В качестве шумоизоляции используется минеральная вата толщиной 50 мм.
Вентилятор канального центробежного типа может устанавливаться на улице, в таком случае в месте размещения предусматривается навес от попадания осадков на корпус.
В этой модели используется двигатель повышенной мощности.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 220-240 |
| Ток, А | 1,34 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 296 |
| Производительность, м3/час | 1880 |
| Скорость вращения, об/мин | 2720 |
| Уровень шума на расстоянии 3 м, дБ(А) | 48 |
| Максимальная температура перемещаемого воздуха, С | - 25....+45 |
| Вес, кг | 15,45 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 315 |
Габаритные размеры
| Размеры | A | B | ∅D | H | C | h | c |
| мм | 675 | 460 | 313 | 320 | 449 | 250 | 250 |
Диаграмма
Конструкция
Внешняя стальная часть корпуса покрыта полимерным покрытием, внутренняя часть перфорирована и заполнена шумопоглощающим материалом. Тепло- и шумоизоляция корпуса выполнены из слоя минеральной ваты толщиной 50 мм. Лопасти и внутренний корпус изготовлены из инженерного пластика.
Крепежный кронштейн поставляется отдельно.
Двигатель
Применяется однофазный электродвигатель с внешним ротором, оснащенный рабочим колесом с изогнутыми вперед лопатками. В двигателе используются подшипники качения с ресурсом службы до 40000 часов. Турбина проходит динамическое балансирование для обеспечения точных аэродинамических характеристик, проверки качества сборки и низкого уровня шума.
Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском.
Класс защиты двигателя IP 44.
Управление
Включить-выключить
Вентилятор включается с помощью внешнего выключателя(в комплект поставки не входит) согласно схеме подключения ниже.
Регулирование скорости
Регулирование воздушного потока осуществляется с помощью тиристорного регулятора РС-1-400 (поставляется отдельно)
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые приобретаются отдельно. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Гарантия
Производитель устанавливает гарантийный срок изделия длительностью 24 месяца(2 года) с даты продажи изделия при условии выполнения пользователем правил транспортировки, хранения, монтажа и эксплуатации изделия.
Пример монтажа
Инструкция и паспорт
(файл pdf, откроется в новой вкладке)
Габариты и вес
