Описание

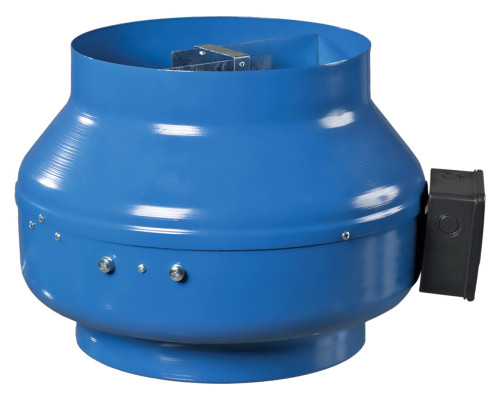

Канальный вентилятор Вентс ВКМС 150 повышенной производительности предназначен для использования в системах приточной или вытяжной вентиляции с температурой перемещаемого воздуха от - 25°С до +45°С. Вентилятор способен обеспечить максимальную производительность 650 м3/час при свободном давлении. Корпус с полимерным покрытием и класс защиты вентилятора позволяют его устанавливать на улице.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,52 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 119 |
| Производительность, м3/час | 650 |
| Скорость вращения, об/мин | 2820 |
| Уровень шума на расстоянии 3 м, дБ(А) | 48 |
| Максимальная температура перемещаемого воздуха, С | - 25....+45 |
| Вес, кг | 5,4 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 150 |
Габаритные размеры
| Размеры | ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 149 | 350 | 345 | 390 | 245 | 20 | 20 | 40 |
Диаграмма
Конструкция
Корпус вентилятора изготовлен из стали с полимерным покрытием.
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками(ВКМС).
Двигатели обеспечены подшипниками качения для более длительного срока эксплуатации(40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума каждая турбина проходит динамическое балансирование. Класс защиты двигателя IP 44.
Регулирование скорости
Плавное или ступенчатое регулирование и осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Возможно использование регулятора РС-1-300(приобретается отдельно)
Монтаж
Канальный вентилятор можно монтировать под любым углом относительно его оси. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример монтажа
Документация
Паспорт вентилятора (файл pdf, откроется в новой вкладке)
Габариты и вес
