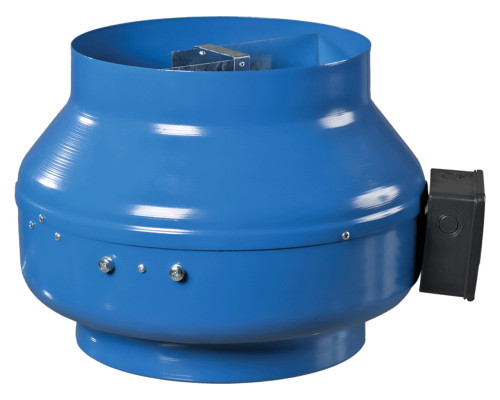

Канальний вентилятор Вентс ВКМC 160 підвищеної продуктивності призначений для використання в системах припливної або витяжної вентиляції з температурою переміщуваного повітря від - 25°С до +45°С. Вентилятор здатний забезпечити максимальну продуктивність 690 м3/год при вільному тиску. Корпус з полімерним покриттям і клас захисту вентилятора дозволяють його встановлювати на вулиці.
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 230 |
| Струм, А | 0,53 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 121 |
| Продуктивність, м3/год | 690 |
| Швидкість обертання, об/хв | 2800 |
| Рівень шуму на відстані 3 м, дБ(А) | 48 |
| Максимальна температура переміщуваного повітря, С | - 25....+45 |
| Вага, кг | 6,4 |
| Захист, клас | IPХ4 |
| Розмір патрубка, мм | 160 |
Габаритні розміри
| Розміри | ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 158 | 350 | 340 | 390 | 245 | 25 | 20 | 40 |
Діаграма
Конструкція
Корпус вентилятора виготовлений зі сталі з полімерним покриттям.
Двигун
Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом з назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Для деяких типорозмірів доступна версія двигуна з потужнішими характеристиками (ВКМС).
Двигуни забезпечені підшипниками кочення для більшого терміну експлуатації(40 000 годин). Для досягнення точних характеристик, безпечної роботи і низького рівня шуму кожна турбіна проходить динамічне балансування. Клас захисту двигуна IP 44.
Регулювання швидкості
Плавне або ступінчасте регулювання і здійснюватися за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу по декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Можливе використання регулятора РС-1-400(купується окремо)
Монтаж
Вентилятор канальний можна монтувати під будь-яким кутом відносно його осі. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять в комплект постачання. Подання живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення та установка повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.
Приклад монтажу
Документація
(паспорт у форматі pdf, натисніть на зображення)
Розрахунок вентилятора для зонта
Онлайн-калькулятор для розрахунку продуктивності витяжної парасольки
