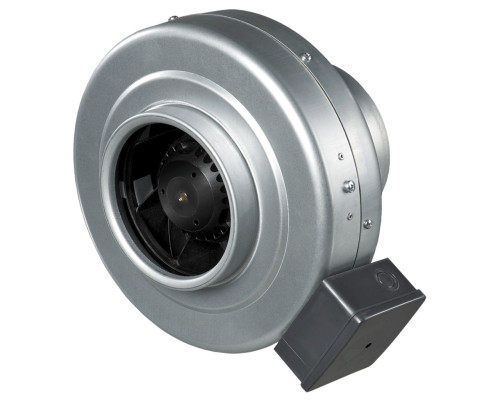

Канальный вентилятор Вентс ВКМц 315 Б

Канальный вентилятор Вентс ВКМц 315 Б предназначен для использования в системах приточной или вытяжной вентиляции помещений разного назначения. Эта модель выполнена в малошумном исполнении. Вентилятор способен перемещать воздух с температурой от - 25°С до +45°С с максимальной производительностью до 1330 м³/час.

Технические характеристики

Габаритные размеры

Диаграммы

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали. Для удобного подключения и использования вентилятор может быть оснащен сетевым кабелем с разъемом(ВКМц...Р).

Двигатель

В вентиляторе используется однофазный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопастями. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации(40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству можно подключать одновременно несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Возможно использование регулятора скорости(поставляется отдельно) РС-1-300

Монтаж

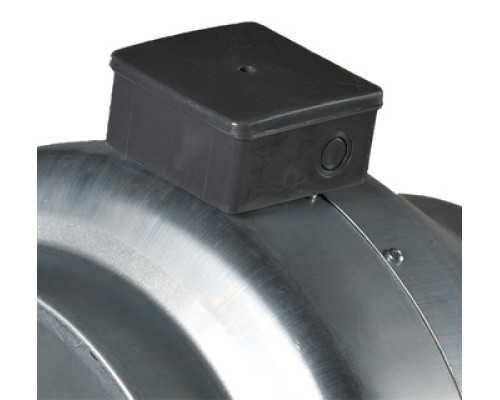

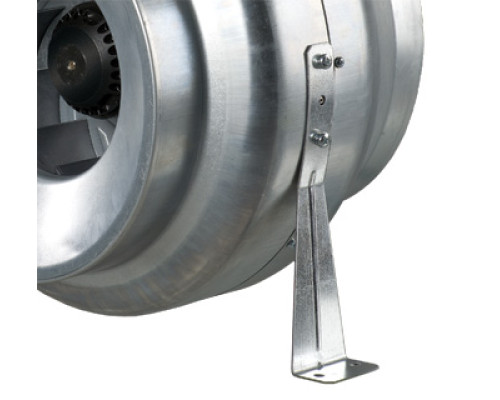

Канальный вентилятор можно устанавливать под любым углом к его оси.. Подключение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через внешнюю клеммную коробку. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.

Пример монтажа вентилятора

Документация

Паспорт вентилятора
