Описание

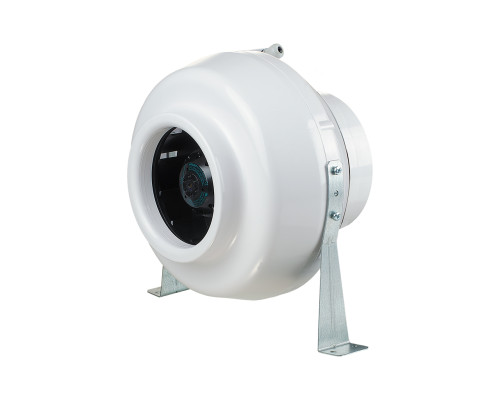

Канальный вентилятор Вентс ВКС 200 является модификацией с повышенным уровнем производительности. Вентилятор является круглым, подключается к воздуховодам и другим элементам вентиляции с диаметром 200 мм. Пластиковый корпус вентилятора ударопрочный, выдерживает перепады температур и воздействие ультрафиолета.
Благодаря корпусу из высококачественного пластика, который, в отличие от металла, не подвержен коррозии, вентилятор является отличным выбором для установки в вытяжных системах вентиляции помещений с повышенной влажностью: санузлов, кухонь и др.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 173 |
| Производительность, м3/час | 930 |
| Ток, А | 0,76 |
| Скорость вращения, об/мин | 2125 |
| Уровень шума на расстоянии 3 м, дБ(А) | 51 |
| Максимальная температура перемещаемого воздуха, C | - 25...+45 |
| Вес, кг | 4,3 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 200 |
Габаритные размеры
| Размеры | ∅D | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 200 | 340 | 354 | 276 | 30 | 30 | 40 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус вентилятора изготовлен из высококачественного и высокопрочного АБС-пластика. Герметичная монтажная коробка. Для удобного подключения и использования, канальный вентилятор может быть оснащен сетевым шнуром с вилкой(ВК Р).
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад изогнутыми лопастями. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками(ВКС).
Двигатели обеспечены подшипниками скольжения для обеспечения более длительного срока эксплуатации(40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя - IP X4.
Регулирование скорости
Плавное или ступенчатое регулирование осуществляется с помощью тиристора или автотрансформаторного регулятора. К одному регулирующему устройству можно подключать несколько вентиляторов, при условии что суммарная мощность и рабочий ток не превысят номинальные параметры регулятора.
Возможно использование регулятора скорости(поставляется отдельно) РС-1-300
Монтаж
Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется с помощью крепежных кронштейнов(входят в комплект поставки)
Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.
Пример монтажа
Паспорт вентилятора
Габариты и вес
