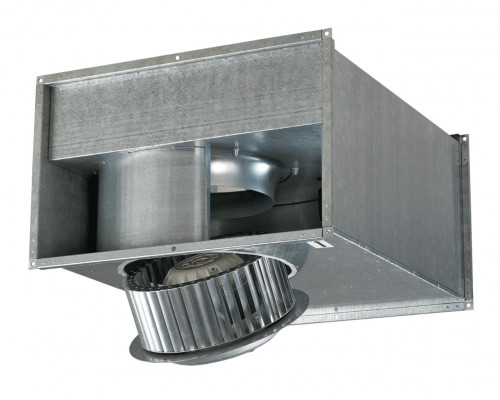

Вытяжной вентилятор прямоугольный Вентс ВКПФ 4Е 500х250 является канальным вентилятором, который предназначен для использования в системах приточной или вытяжной вентиляции с температурой перемещаемого воздуха от -25°С до +40°С. Максимальная производительность этой модели составляет 1750 м3/ч. В этой модели используется однофазный двигатель, возможно изменение производительности вентилятора регулятором (заказывается отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 2.49 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 535 |
| Производительность, м3/ч | 1750 |
| Скорость вращения, мин-1 | 1250 |
| Уровень шума на расстоянии 3 м, дБ(А) | 53 |
| Максимальная температура перемещаемого воздуха, С | -25...+40 |
| Вес, кг | 24 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 500х250 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 500 | 520 | 540 | 250 | 270 | 290 | 335 | 640 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВКПФ 4Е 500х250 изготовлен из оцинкованной стали.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления.
Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
К этой модели подходит регулятор РС-2,5 Н(В) (покупается отдельно).
Монтаж
Канальный вентилятор прямоугольный монтируется через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл в формате pdf, откроется в новой вкладке при клике на изображении)
