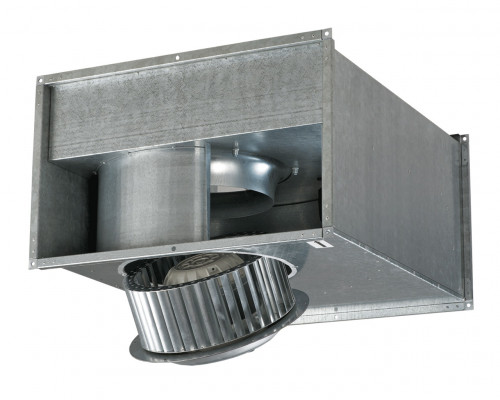

Вентилятор для прямоугольных воздуховодов Вентс ВКПФ 6Е 600х350 предназначен для использования в системах приточной или вытяжной вентиляции для перемещения воздуха с температурой в диапазоне от -25°С до +40°С. Максимальная производительность этой модели составляет 2755 м3/ч. Данная модель вентилятора оборудована однофазным двигателем, возможна регулировка производительности вентилятора тиристорным или трансформаторным регулятором (заказывается отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 3,6 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 720 |
| Производительность, м3/ч | 2755 |
| Скорость вращения, мин-1 | 820 |
| Уровень шума на расстоянии 3 м, дБ(А) | 51 |
| Максимальная температура перемещаемого воздуха, С | -20...+60 |
| Вес, кг | 49.5 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 600х350 |
| Количество полюсов | 6 |
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | H3 | L |
| мм | 600 | 620 | 640 | 350 | 370 | 390 | 425 | 735 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВКПФ 6Е 600х350 изготовлен из оцинкованной стали.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления.
Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Регулятор производительности вентилятора не только дает возможность сэкономить за счёт снижения расхода электроэнергии и продления срока службы электродвигателя, но и значительно уменьшает шум от вентилятора, когда не нужна максимальная мощность. Особенно часто применяется регулировка в приточных системах вентиляции в холодный период года, так как для подогрева меньшего количества приточного воздуха требуется меньше затрат энергии.
К этой модели подходит регулятор РСА5Е-5,0-Т
Монтаж
Канальный вентилятор прямоугольный монтируется через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.
Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл в формате pdf, откроется в новой вкладке при клике на изображении)
Особенности
Характеристики
Габариты и вес
