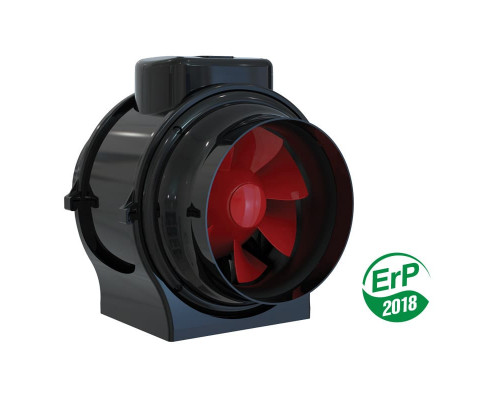

Канальный вентилятор Вентс БУСТ 200 является вентилятором смешанного типа в пластиковом корпусе. Применяется в системах приточной или вытяжной вентиляции для перемещения воздуха. Максимальная производительность составляет 1140 м3/ч, максимальная температура перемещаемого воздуха до +55°С. Совместимы с воздуховодами или другими элементами вентиляции диаметром 200 мм.
Используется трехскоростной двигатель. Пластиковый корпус не подвержен коррозии, такие вентиляторы канальные целесообразно применять для вентиляции помещений с повышенным уровнем влажности.
Технические характеристики вентилятора
| Величина | |||
| Скорость | мин | средн. | макс. |
| Напряжение, В | 230 | ||
| Частота тока, Гц | 50 | ||
| Мощность, Вт | 82 | 101 | 113 |
| Производительность, м3/ч | 752 | 978 | 1140 |
| Ток, А | 0.37 | 0.45 | 0.51 |
| Скорость вращения, мин-1 | 1866 | 2400 | 2738 |
| Уровень шума на расстоянии 3 м, дБ(А) | 39 | 46 | 50 |
| Диапазон температур перемещаемого воздуха, °С | -25...+55 | ||
| Защита, класс | IPХ4 | ||
| Размер патрубка, мм | 200 | ||
Габаритные размеры
| Размеры | A | ∅D | D1 | H |
| мм | 302 | 198,5 | 293 | 308 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус выполнен из полимера, наружная часть укреплена металлическим кожухом. Крыльчатка также изготовлена из полимера. Специальная форма лопастей обеспечивает высокое давление и производительность по сравнению с осевыми вентиляторами. Питание подключается через герметичную клеммную коробку на корпусе.
Двигатель
Вентилятор канальный оборудован четырехполюсным однофазным трехскоростным электродвигателем.
Как подключить и регулировать скорость
Вентилятор подключается через клеммную коробку на корпусе согласно схеме подключения. Включать вентилятор можно подавая напряжение поочередно на одну из трех клемм скоростей согласно схеме ниже.
Для этой задачи подойдет любой включатель, способный обеспечить данную схему подключения.
Также Вентс предлагает регуляторы скорости, которыми можно включать, выключать и выбирать нужную производительность. Все регуляторы приобретаются отдельно
Регулятор П3-5,0 позволяет выбирать между минимальной, средней и максимальной скоростью.
Также можно использовать тиристорный регулятор РС-1-400.
Регулятор может:
- включать вентиляторы
- выключать вентилятор
- плавно регулировать производительность вентилятора
Регуляторы приобретаются отдельно.
Монтаж
Вентилятор устанавливается в помещении с температурой окружающего воздуха не меньше 1°С и не больше 40°С.
Допускается горизонтальный или вертикальный монтаж к поверхности стены, потолка или пола. Присоединение к стене или потолку осуществляется при помощи монтажной пластины на корпусе.
При монтаже необходимо оставить прямые участки воздуховодов перед и за вентилятором. На стороне всасывания и нагнетания воздуха не менее 3 диаметров.
Электрическое подключение и установка должны выполняться согласно рекомендациям, указанным в паспорте.
Паспорт вентилятора
(руководство в формате pdf, откроется в новой вкладке)
