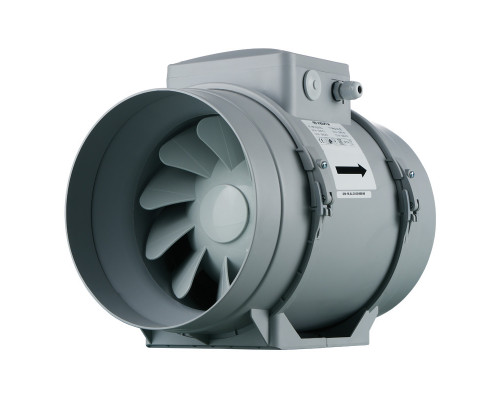

Канальный вентилятор Вентс ТТ ПРО 200 Т с таймером

Канальный вентилятор Вентс ТТ ПРО 200 Т с таймером в полипропиленовом корпусе предназначен для вентиляционных систем на базе круглых воздуховодов.

Данная модель оборудована таймером задержки выключения. Время можно выставить от 2 до 30 минут. В моделях серии Вентс ТТ ПРО применяются однофазные высокоэффективные двухскоростные моторы с низким энергопотреблением. Корпус вентилятора изготовлен из полипропилена пониженной горючести.

Вентиляторы объединяют в себе широкие возможности и высокие характеристики осевых и центробежных вентиляторов. Используются в приточно-вытяжных системах вентиляции, которые требуют высокого давления, мощного воздушного потока и низкого уровня шума. Совместимы с воздуховодами диаметром 200 мм.

Вентиляторы канальные являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы, кухни), а так же для вентиляции квартир, коттеджей, магазинов, кафе, кинотеатров и т.д. Широкий модельный ряд и большой выбор опций позволяет подобрать вентилятор, соответствующий вашим требованиям.

Технические характеристики

Габаритные размеры

Диаграмма аэродинамических характеристик

Конструкция

Корпуса вентиляторов изготавливаются из высококачественных и высокопрочных материалов - полипропилена пониженной горючести. Блок двигателя с крыльчаткой и клеммной коробкой крепится к корпусу вентилятора при помощи специальных хомутов на защелках, разработанных таким образом, что его демонтаж можно легко произвести без специальных навыков и инструментов. Такая конструкция предельно упрощает обслуживание вентилятора.

Все модели могут оснащаться регулируемым таймером с диапазоном задержки отключения вентилятора от 2 до 30 минут (ТТ…Т). Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ТТ…Р).

Особенности конструкции серии ТТ ПРО

Входной патрубок оснащен коллектором для плавного входа воздуха в вентилятор. Благодаря конической форме крыльчатки и специально спрофилированными лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами.

Диффузор, специально спроектированная крыльчатка и спрямляющий аппарат на выходе корпуса вентилятора, распределяют воздушный поток таким образом, что обеспечивается оптимальное сочетание характеристик - высокая производительность и увеличенное давление при низком уровне шума.

Двигатель

Однофазный двигатель на подшипниках качения имеет две скорости. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ТТ…С). Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Класс защиты двигателя – IPX4.

Встроенный таймер задержки

Вентилятор начинает работу при подаче управляющего напряжения на входную клемму LT внешним выключателем (например, включение освещения в помещении). После снятия управляющего напряжения вентилятор продолжает работу в течение времени, заданного таймером (от 2 до 30 мин). Для регулировки времени задержки отключения вентилятора поверните ручку потенциометра Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения времени задержки соответственно

Монтаж

Вентилятор канальный может устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной колодке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

Практическое руководство по подключению вентилятора Вентс ТТ к электросети

Пример монтажа вентилятора Вентс ТТ

Пример 1: Установка вентилятора в вытяжной системе ванной комнаты

Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения

Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения

Документация

(паспорт и инструкция в формате PDF, нажмите на изображение)
