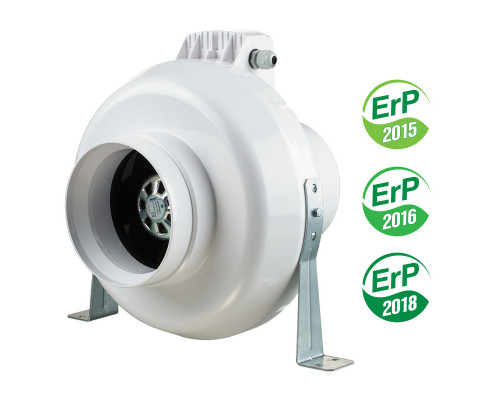

Канальный вентилятор Вентс ВК 125 ЕС в пластиковом корпусе применяется для перемещения воздуха с максимальной производительностью 420 м3/ч и температурой в диапазоне от -25°С до +60°С в приточно-вытяжных системах вентиляции. Совместимы с воздуховодами или другими элементами вентиляции диаметром 125 мм.
Пластиковый корпус не подвержен коррозии, такие вентиляторы канальные целесообразно применять для вентиляции помещений с повышенным уровнем влажности.
В данной серии установлен ЕС-мотор постоянного тока с внешним ротором с высоким КПД. ЕС-двигатели позволяют уменьшить энергопотребление, при этом увеличить производительность оборудования и срок его бесперебойной работы. В таких вентиляторах возможна точная регулировки скорости в диапазоне от 0 до 100 %, уровень шума ниже за счет отсутствия вибрации при работе, они нечувствительны к колебаниям напряжения. EC-вентиляторы обеспечивают снижение до 30 % расхода электрической энергии в сравнении с обычными вентиляторами.
Технические характеристики вентилятора
| Параметр | Величина |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 84 |
| Производительность, м3/ч | 420 |
| Ток, А | 0,64 |
| Скорость вращения, мин-1 | 3600 |
| Уровень шума на расстоянии 3 м, дБ(А) | 42 |
| Вес, кг | 2,2 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 125 |
Габаритные размеры
| Размеры | ∅D | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 125 | 250 | 270 | 220 | 30 | 27 | 30 |
Диаграмма аэродинамических характеристик
Конструкция
Корпус вентилятора изготовлен из высококачественного и высокопрочного ABС-пластика. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ВК…Р).
Двигатель
Вентилятор канальный оборудован высокоэффективным ЕС мотором постоянного тока с внешним ротором, используется рабочее колесо с загнутыми назад лопатками. Данные моторы являются наиболее передовым решением для энергосбережения. Затраты на эксплуатацию в среднем на 30% ниже по сравнению с обычными двигателями, при этом сохраняется высокие показатели расхода воздуха и напора вентилятора.
Двигатель снабжен подшипниками качения со сроком службы 40000 часов.
Как управлять
Управление вентилятором осуществляется при помощи управляющего сигнала 0-10 В. При изменении значения этого фактора вентилятор изменяет скорость вращения и производительность.
То есть для включения и управления такого вентилятора нужен:
- внешний регулятор скорости или контроллер с аналоговым выходом 0-10 В.
Регулятор может:
- включать вентиляторы
- выключать вентилятор
- плавно регулировать производительность вентилятора
Регулятор Вентс Р-1/010 поставляется отдельно.
Управление с помощью ПК*
Вентиляторы можно объединять в единую компьютерную сеть управления, в том числе с контролем и администрированием через сеть Интернет. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и при необходимости можно задавать индивидуальный режим работы для каждого вентилятора в сети.
*программное обеспечение и контроллер в поставку не входит. Объединение вентиляторов в группу производится специалистами по КИПиА с помощью любого стороннего ПО и контроллеров для автоматизации систем вентиляции.
Монтаж

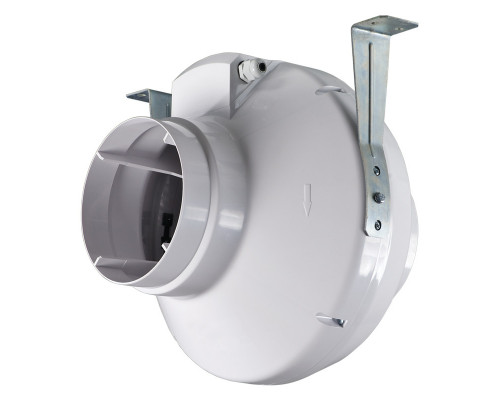

Допускается горизонтальный или вертикальный монтаж к поверхности стены, потолка или пола. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки)
Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Пример монтажа
Паспорт вентилятора
(инструкция в формате pdf, откроется в новой вкладке)
