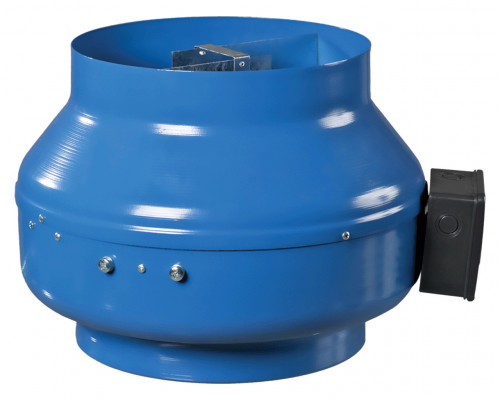

Канальный вентилятор Вентс ВКМ 100 центробежного типа в металлическом корпусе используется в приточно-вытяжных системах вентиляции для перемещения воздуха через сеть воздуховодов. Данная модель подсоединяется с воздуховодами и другими элементами вентиляции диаметром 100 мм. Допускается соединение с элементами большего сечения через переходы.
Электродвигатель вентилятора имеет встроенную теплозащиту для защиты двигателя от сгорания. Двигатель в этом вентиляторе однофазный, возможно регулировка производительности любым тиристорным регулятором.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,32 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 73 |
| Производительность, м3/ч | 270 |
| Скорость вращения, мин-1 | 2830 |
| Уровень шума на расстоянии 3 м, дБ(А) | 47 |
| Максимальная температура перемещаемого воздуха, С | -25....+55 |
| Вес, кг | 2,4 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 100 |
Габаритные размеры
| Размеры | ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 98 | 258 | 254 | 298 | 205 | 20 | 25 | 30 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВКМ 100 изготовлен из стали с полимерным покрытием.
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКМС).
Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума, при сборке, каждая турбина проходит динамическую балансировку. Класс защиты двигателя IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка и осуществляться с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться сразу по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование тиристорного регулятора скорости (поставляется отдельно) РС-1-400
Монтаж
Вентилятор канальный можно устанавливать под любым углом относительно оси. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Пример монтажа
Документация
(паспорт в формате PDF, нажмите на изображение)
