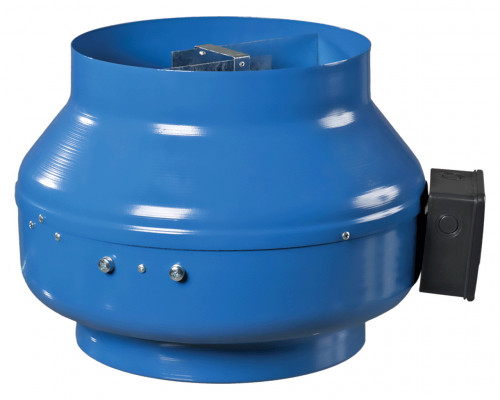

Канальный вентилятор Вентс ВКМ 125 Б является вентилятором центробежного типа с пониженным уровнем шума. Используется в составе систем приточно-вытяжной вентиляции. Обеспечивает максимальную производительность 255 м3/ч, подсоединяется к воздуховодом диаметром 125 мм. Корпус вентилятора обработан полимерным покрытием для максимальной защиты вентилятора от воздействия окружающей среды. Класс защиты вентилятора позволяет его использовать на улице, допускается монтаж на наружных стенах зданий.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,33 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 60 |
| Производительность, м3/ч | 255 |
| Скорость вращения, мин-1 | 2535 |
| Уровень шума на расстоянии 3 м, дБ(А) | 36 |
| Максимальная температура перемещаемого воздуха, С | -25....+55 |
| Вес, кг | 2,9 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 125 |
Габаритные размеры
| Размеры | ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 123 | 258 | 254 | 298 | 205 | 20 | 25 | 30 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВКМ 125 Б изготовлен из стали с полимерным покрытием.
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКМС).
Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума, при сборке, каждая турбина проходит динамическую балансировку. Класс защиты двигателя IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка и осуществляться с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться сразу по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Возможно использование регулятора скорости (поставляется отдельно) РС-1-400
Монтаж
Вентилятор канальный можно устанавливать под любым углом относительно оси. Присоединение к стене осуществляется с помощью крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Пример монтажа
Документация
(паспорт в формате PDF, нажмите на изображение)
