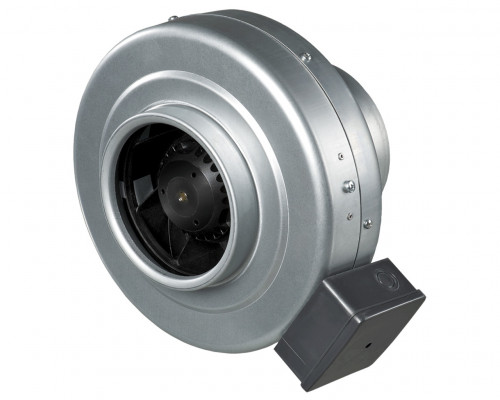

Канальный вентилятор Вентс ВКМц 100 предназначен использования в составе приточной или вытяжной системы вентиляции. Диаметр подключения воздуховода 100 мм. Максимальная производительность вентилятора этой модели - 250 м3/ч при свободном напоре. Корпус вентилятора изготовлен из оцинкованной стали. В вентиляторе используется однофазный двигатель, при необходимости производительность можно уменьшать регулятором скорости РС-1-400 (приобретается отдельно). Данную модель может устанавливаться на улице, в этом случае рекомендуется использовать козырек над местом установки вентилятора.
Технические характеристики вентилятора
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,32 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 72 |
| Производительность, м3/ч | 250 |
| Скорость вращения, мин-1 | 2820 |
| Уровень шума на расстоянии 3 м, дБ(А) | 46 |
| Максимальная температура перемещаемого воздуха, С | -25....+55 |
| Вес, кг | 3,2 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 100 |
Габаритные размеры
| ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| 98 | 293 | 237 | 253 | 202 | 23 | 22 | 30 |
Диаграммы
Конструкция
Корпус вентилятора Вентс ВКМц 100 изготовлен из оцинкованной стали. Для более удобного подключения и использования вентилятор может оснащаться шнуром питания со штекером (ВКМц…Р).
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
К вентилятору Вентс ВКМц 100 возможно подключение регулятора скорости (поставляется отдельно) РС-1-400
Монтаж

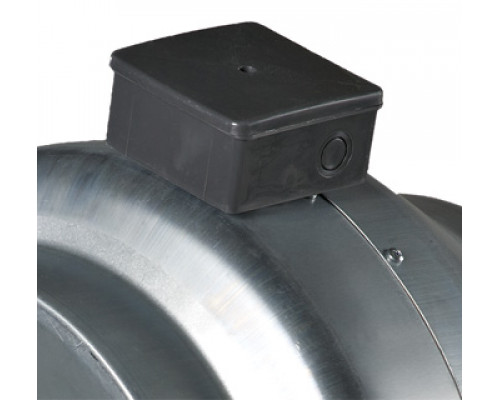

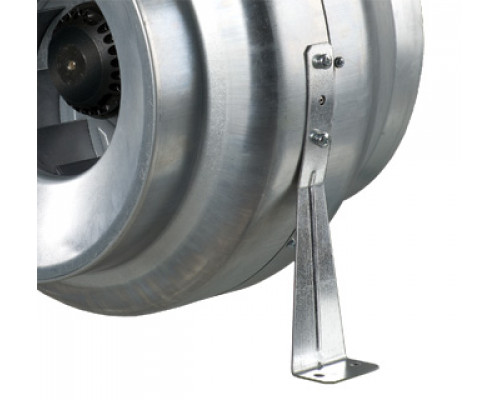

Вентилятор канальный можна устанавливать под любым углом относительно его оси. Присоединение к стене осуществляется при помощи крепежных кронштейнов, которые входят в комплект поставки. Подача питания на канальный вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Пример монтажа вентилятора
Паспорт Вентс ВКМц 100
Гарантия
Производитель гарантирует нормальную работу оборудования в течение 24 месяцев со дня продажи, указанного в товарном чеке. В случае возникновения гарантийных требований, оборудование принимается к ремонту в сервисном центре.
