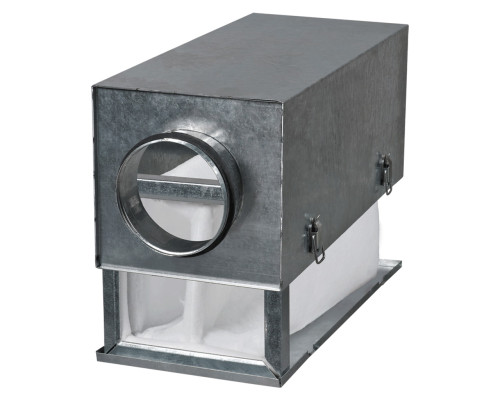

Кишеньковый фильтр Вентс ФБК 125

Фильтр для вентиляции карманного типа Вентс ФБК 125 предназначен для фильтрации приточного воздуха в системах вентиляции. Корпус изготовлен из оцинкованной стали. Фильтр-бокс оснащен соединительными фланцами с резиновым уплотнением для герметичного соединения с воздуховодами диаметром 125 мм. Откидная крышка фильтра оборудована рычажными замками для быстрого доступа к заменяемому фильтрующему элементу. Фильтрующий элемент карманного типа изготовлен из нетканого полотна из синтетических волокон и закреплен на рамочном каркасе из оцинкованной стали. Карманный фильтр обеспечивает класс фильтрации G4(EU4).

Монтаж

Конструкция фильтра позволяет закрепить его на круглых воздуховодах с помощью хомутов в любом положении. Направление движения воздуха должно соответствовать указателю на фильтре. Устанавливается в горизонтальном или вертикальном положении. При вертикальном монтаже воздушный поток должен быть направлен вниз так, чтобы карманы фильтра не деформировались. При монтаже необходимо оставлять пространство для сервисного доступа к фильтру для очистки или замены фильтрующего элемента.

Габаритные размеры

Диаграмма
