Описание

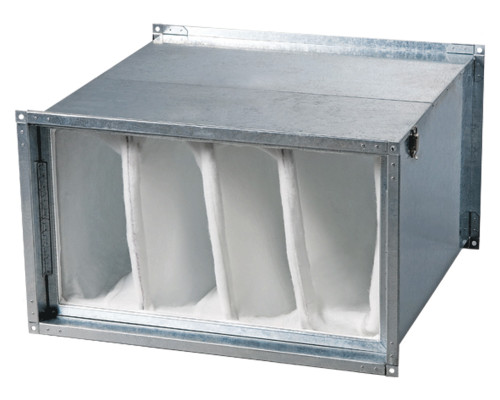

Фильтр для вентиляции карманного типа Вентс ФБК 500х300 используется для очистки атмосферного воздуха, защиты элементов системы приточной вентиляции от загрязнений. Фильтрующий элемент состоит из нескольких мешочков или карманов, жестко закрепленных на корпусе из оцинкованной стали. Таким образом, полезная площадь элемента поперечного сечения увеличена в разы. Фильтр устанавливается в канал перед основным вентиляционным оборудованием.
Корпус фильтра изготовлен из оцинкованной стали. Для замены и обслуживания фильтра на корпусе предусмотрена откидная крышка с рычажными замками для быстрого доступа к заменяемому фильтрующему элементу. Фильтрующий элемент карманного типа изготовлен из нетканого полотна из синтетических волокон и изготавливаются из материалов с классом очистки G4.
Монтаж
Монтаж фильтра осуществляется с помощью фланцевого соединения. Направление движения воздуха должно соответствовать обозначению на фильтре. Устанавливается в горизонтальном или вертикальном положении. При вертикальном монтаже воздушный поток должен быть направлен вниз так, чтобы карманы фильтра не мялись. При монтаже необходимо оставлять пространство для сервисного доступа к фильтру для очистки или замены фильтрующего элемента.
Габаритные размеры
| Размеры | B | B1 | B2 | H | H1 | H2 | L |
| мм | 500 | 520 | 540 | 300 | 320 | 340 | 600 |
Диаграмма
Габариты и вес
