Описание

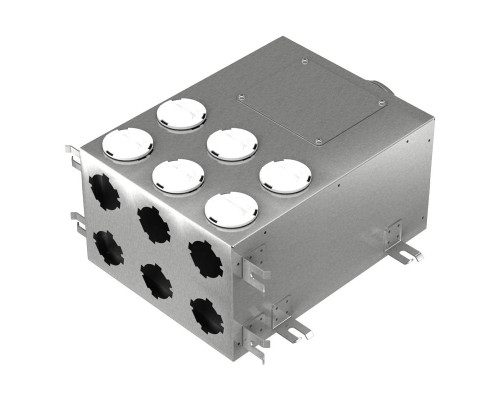

Коллектор Флексивент 1002125/75х6 используется для подключения шесть воздуховодов ∅ 75 мм к выходу от вентилятора или вентиляционной установки ∅ 125 мм.
Круглые каналы подключаются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 124, к которому подключается вентилятор, оснащен резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием. Внутри корпус шумоизолирован.
Размеры
| D | L | A | H | |
| Размеры, мм | 124 | 300 | 400 | 202 |
Потери давления и расход воздуха
| Расход, м3/час | Количество каналов | Приток потери, Па | Вытяжка потери, Па |
| 25 | 1 | 2,6 | 1,6 |
| 50 | 2 | 2,8 | 1,8 |
| 75 | 3 | 3,2 | 2,1 |
| 100 | 4 | 3,8 | 2,6 |
| 125 | 5 | 4,5 | 3,3 |
| 150 | 6 | 5,4 | 4,0 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к таким фланцем с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их закрывают заглушками с уплотнителем (покупается отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно устанавливать на полу, каналы подключаются в таком случае снизу.
