Описание

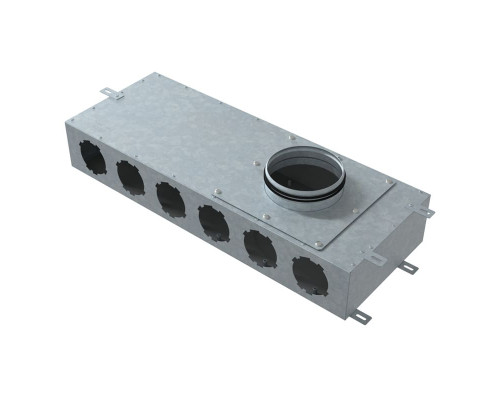

Коллектор Вентс Флексивент 1003160/90x10 используется для подключения десяти воздуховодов ∅ 90 мм к выходу от вентилятора или вентиляционной установки ∅ 160 мм.
Круглые каналы подключаются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 157, к которому подключается вентилятор, оснащен резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием с внутренней шумоизоляцией
Размеры
| D1 | L | A | H | |
| Размеры, мм | 157 | 290 | 770 | 125 |
Расход воздуха и потери давления
| Расход, м3/час | К-во каналов | Приплив потери, Па | Вытяг потери, Па |
| 45 | 1 | 0,2 | 0,1 |
| 90 | 2 | 1,0 | 0,7 |
| 135 | 3 | 2,3 | 1,8 |
| 180 | 4 | 4,1 | 3,5 |
| 225 | 5 | 6,0 | 5,9 |
| 270 | 6 | 7,5 | 7,3 |
| 315 | 7 | 9,0 | 9,0 |
| 360 | 8 | 10,1 | 10,0 |
| 405 | 9 | 10,9 | 10,8 |
| 450 | 10 | 11,7 | 11,3 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к коллектору с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их закрывают заглушками с уплотнителем (покупается отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно устанавливать на полу, каналы подключаются в таком случае снизу.
