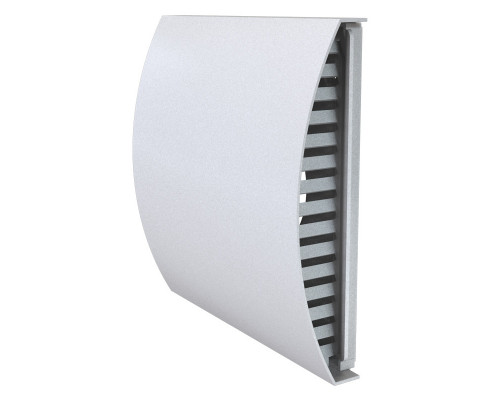

Приточно-вытяжной колпак Вентс ЕН-14 150 используется для декорирования со стороны улицы вытяжных или приточных воздуховодов. Подсоединяется с воздуховодом диаметром 150 мм.
Из чего сделан
Колпак изготовлен из ПВХ белого цвета с устойчивостью к ультрафиолету. Материал не поддерживает горения, износостойкий.
Размеры
| Размеры, мм | Площадь живого сечения, м2 | |||
| B | H | L | Ø D | |
| 220 | 230,5 | 54 | 150 | 0,00632 |
График потерь давления
Как установить колпак
1. Выведите воздуховод из наружной стены, отрежьте лишнюю часть, оставив 10 мм.
2. Сделайте разметку отверстий под монтаж по схеме. Просверлите 4 отверстия под дюбеля 6х40 на глубину 50 мм. Для разметки отверстий можете воспользоваться частью колпака, которая будет прикреплена к стене. Установите дюбеля в отверстия.
3. Разберите наружный колпак для обеспечения доступа к монтажным отверстиям. Для этого потяните лицевую часть снизу на себя и вверх.
4. Прикрепите саморезами тыльную часть к поверхности стены.
5. Установите лицевую часть.
Особенности
