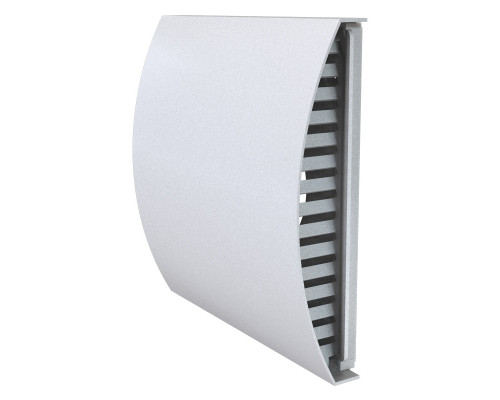

Ковпак Вентс ЕН-14 100

Внешний вентиляционный капюшон Вентс EN-14 100 используется для декорирования с улицы вытяжных или приточных воздуховодов. Подключается к воздуховоду диаметром 100 мм.

Из чего сделан

Капюшон изготовлен из ПВХ белого цвета, устойчив к воздействию ультрафиолета. Материал не поддерживает горение, стойкий к износу.

Размеры

График потерь давления

Как установить капюшон

1. Выведите воздуховод из внешней стены, отрежьте лишнюю часть, оставив 10 мм.

2. Сделайте разметку отверстий под монтаж по схеме. Просверлите 4 отверстия под дюбель 6х40 на глубину 50 мм. Для разметки отверстий можете воспользоваться частью капюшона, которая будет прикреплена к стене. Установите дюбели в отверстия.

3. Разберите внешний капюшон для обеспечения доступа к монтажным отверстиям. Для этого потяните лицевую часть снизу на себя и вверх.

4. Прикрепите саморезами заднюю часть к поверхности стены.

5. Установите лицевую часть.
